HB-SVE新型電能質量?jī)?yōu)化裝置

一、產品概述

隨著國民經濟的發展和人民生活的不斷提高，對電能質量的要求也不斷提高。如何提高用戶的用電質量和用電效率、保護用電設備及降低用電成本成為人們?nèi)找骊P(guān)注的問題。一旦出現電能質量問題，輕則引起設備故障，重則導致整個系統的崩潰，可能由此帶來的巨大的經濟損失和負面的社會影響；所以，提高用戶的用電質量是我們不懈努力的方向。

在此背景下，合肥恒邦電力保護設備有限公司的科研設計人員通過充分了解電網狀況和在有關電力專家的指導下，研發出HB-SVE型電能質量?jī)?yōu)化裝置。

該裝置針對目前0.22KV-10KV用電網絡中對電能質量敏感的各種精密的、復雜的用電負荷提供高效潔凈電力能源而研制的科技產品,并結合柔性交流輸電技術(FACTS)、基于直接空間電壓矢量的PWM發生技術、非相控制電磁平衡技術及電磁補償穩壓技術，使用電設備的用電質量得到了改善，同時具備自動檢測消除電網諧波、平衡三相有功功率和柔性補償無功功率等多項功能，降低了電力傳輸損耗，達到穩壓節能的效果。廣泛適用于電力、冶金、化工、煤炭、建材、輕工、水利、鐵路交通等行業的電力系統中，其經濟效益和社會效益十分顯著。實際應用表明其平均節電率達15%~30%，同時具備軟啟動與變頻器功能，對用電設備具有過流、欠壓、缺相、過熱保護等。

二、工作原理

HB-SVE型電能質量?jī)?yōu)化裝置通過其輸入采樣回路對電網的A、B、C三相電流、電壓、工作頻率、功率因數等數據進行采樣，采樣數據經過電流、電壓和諧波分析回路的檢測分析，輸入中央數據處理單元進行優化處理，在中央數據處理單元中對比工作方式的數據設定后進一步進行差異化數據處理，檢定出電能優化需要的調整變化量，通過功率優化調整裝置和濾波伺服裝置實現電能優化輸出：在此基礎上，裝置通過對輸出信號進行反饋檢測，并將反饋量輸入中央數據處理單元，從而實現優化裝置的閉環反饋，實現對電能質量的優化和用電設備工作狀態的跟蹤。其邏輯圖及電磁主機的連接方式如下圖：

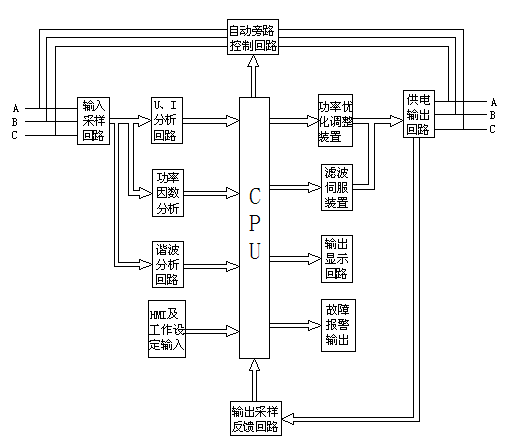

圖1電路邏輯原理圖

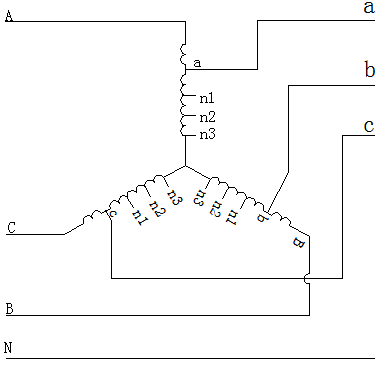

圖2 電磁主機的接線圖

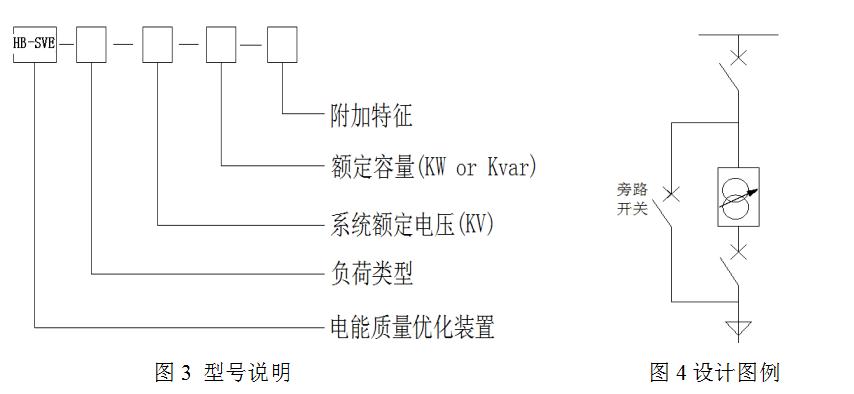

三、產品型號及設計圖例

????產品型號及設計圖例見下圖：

負荷類型：DH混合型（適用于照明和動力混用負荷）

??????????ZM照明型 (適用于各種場所的單相負荷） ??

??????????DD電動機型（適用于各種型號的電動機及動力設備）

??????????DF風機水泵動力型（適用于各種供水、供氣、通風系統等）

??????????DC抽油機動力型（適用于油田各種游梁式抽油機的用電場合）

??????????DZ注塑機動力型（適用于注塑機、擠壓機、油壓機等的用電場合）

??????????WG無功補償型（適用于非線性負荷比較嚴重或功率因數比較低的用電場合）

??????????LB濾波增強型（適用于諧波比較嚴重或無功功率比較高的用電場合）

??????????KT中央空調型

系統額定電壓：0 .22KV、0 .4KV、0. 69KV、6KV、10KV

額定電流：20A~2400A

附加特征：標準配置無代號 ???Ⅱ-帶降壓?jiǎn)?dòng)功能（動力型）

四、技術參數

輸入電壓：0.22-10KV

輸入頻率：50Hz

輸出電流：<2400A

穩壓精度：±1%

空載電流：<0.3%

空載損耗：<0.7%

負載損耗：<2%

工作溫度：-10℃~+50℃

貯存溫度：-25℃~+60℃

????工作噪音：<40分貝（距設備1M處測試）

五、裝置特點
?????1 采用非相控電磁平衡技術，可以抑制來自電源的高次諧波成分，又可以使設備所形成的諧波成分減少對電網的傳送；

???2 采用電磁補償穩壓技術，使選定的節電率不受輸入電壓波動影響；

???3 采用自動加手動安全旁路電路設計，電壓低于設定值時，自動旁路工作，使用中也可以手動旁路工作；

???4 本系統不僅能抑制諧波，而且還能夠改善功率因數，由于主機系統采用特殊的電氣連接設計，降低了無功功率，從而提高了負載功能因數；

???5 自身損耗低，而無功阻抗較大，并對負荷電流的增大有所改變，由于選用優質特種磁性材料，使得鐵心磁場的渦流損失和磁滯損失比一般矽鋼片的損失少得多，幾乎可忽略不計；

???6 主回路無開關器件，大幅度提高了產品的可靠性；

???7 本產品采用過電壓保護、欠壓保護及過流保護等技術，提高了產品運行的安全性。

六、主要功能

1 穩定供電電壓

電壓波動是電壓均方根值一系列的變動或連續的改變，或者說是電壓變動的集合?，F(xiàn)實生活中，電壓波動主要是負荷的波動引起的，而電壓波動過大或閃變，直接的影響就是用電不經濟，用電設備工作狀態不穩定。

???????? ? ? ? ? ?

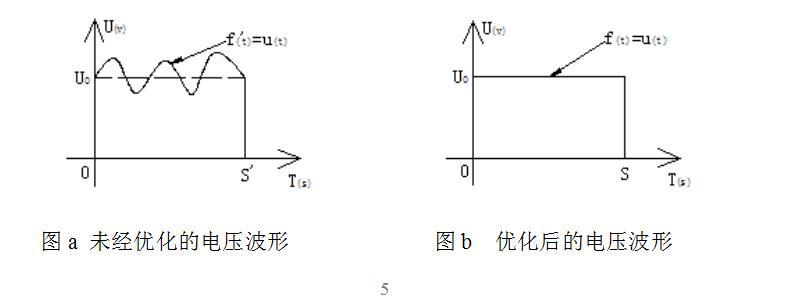

????圖a 未經優化的電壓波形 ????????????圖b ?優化后的電壓波形

根據上圖a,b 所示，很明顯相同時間情況下，相同負載的耗電量的大小關系為：

?

所以，穩壓供電能帶來明顯的節電效果。

????HB-SVE型電能質量?jī)?yōu)化裝置采用新的計算機穩壓優化和電磁補償穩壓技術相結合的方式，實現對用電設備的穩定電壓，有效降低供電電壓波動，提高了電能的有效利用。

?2 抑制諧波污染

????非線性負荷從電網吸收非正弦電流，引起電網電壓畸形，因此被稱為諧波源。電網上存在的諧波源很多，如：大氣過電壓、雷擊、可控硅、變頻設備的運行等。諧波源產生的諧波污染。增加了用電設備效率降低，對繼電保護、自動裝置及通訊等帶來不利影響。

????HB-SVE型電能質量?jī)?yōu)化裝置輸出電壓總是正弦波，不產生任何諧波。內嵌的電抗能有效抑制來自電源側的高次諧波，清潔電網、提高用電效率，同時，內嵌的電抗對于非線性負荷產生的高次諧波也能有效阻止。

????對于HB-SVE型電能質量?jī)?yōu)化裝置中的濾波增強型可以根據系統中的諧波情況，有效慮除系統中高次諧波。

?3 提高功率因數

????功率因數是影響電能利用率的關鍵因素。功率因數低，會降低電源和用電設備的效率，增加電路損耗。HB-SVE型電能質量?jī)?yōu)化裝置通過電磁調控降低電機鐵損和勵磁電流，降低電機的總損耗，由系統供給的無功功率減小，從而提高設備的功率因數1-7%。對于HB-SVE型電能質量?jī)?yōu)化裝置系列中的無功補償型可以有效提高系統的功率因數，最高可將系統的功率因數提高到0.99。

4 調整三相電源不平衡

????目前電網中，尚且還存在大量的單相大功率用電設備，這就造成了三相電源負載的不對稱。造成了以下影響：（1）負載大的一相電壓降低、負載小的一相電壓會相對升高，從而會使設備損毀；（2）定子產生逆相序旋轉磁場，影響電動機的輸出功率；（3）轉子產生逆序電流，從而產生制動轉矩，使電動機的溫度升高、輸出功率減小；（4）電壓損耗增大、線損增大。

????HB-SVE型電能質量?jī)?yōu)化裝置利用特有的優質鐵芯和繞組，在變壓器中做到磁路平衡、磁場平衡，可以對三相電源間不平衡電壓，在15%的范圍內進行調整，使用電設備在三相電源趨于平衡和對稱的狀態下優質運行。

5 降低負載啟動電流

????對于動力設備來說，其在啟動時，通常其啟動電流是其正常工作時額定電流的4-7倍，過高的啟動電流會使設備的損耗增加、溫度上升，縮短用電設備使用壽命。另外對于大功率用電設備來說，過高的啟動電流也會沖擊電網，引起電網電壓波動，給電網的可靠供電造成不利的影響。

????HB-SVE型電能質量?jī)?yōu)化裝置將電機啟動電流控制在額定電流的1.5-2.5倍左右，有效地限制負載電流不超過額定電流值。對于頻繁啟動的用電設備來說，減少電機的損耗，電機的發熱也會大大降低，從而延長電機的使用壽命。對于HB-SVE系統中的電機型，我們?cè)鰪?qiáng)了其軟啟功能，具有軟啟的作用。

6 抑制瞬流、浪涌

????諸如變頻器等企業用電設備在運行時會產生大量的瞬流和浪涌，在電網里迂回徘徊，形成電力污染。瞬流產生的高電壓，使設備過熱、開關裝置接觸元件的觸點氧化、用電設備的工作效率降低。造成用電設備加速損壞和電耗增加。

????HB-SVE型電能質量?jī)?yōu)化裝置屬于惰性器件，具有較強的抗過電壓、抗過電流能力和較強的抗電壓突變、抗電流突變的能力，可以保護用電設備不受沖擊，抑制瞬流和浪涌。將由瞬流和浪涌引起的過熱和電網污染影響減到最小，達到清潔用電的效果。

七、裝置主要構成

1 電磁主機(AT)

???電磁主機是一種內嵌電抗的特殊繞組，干式自冷，自身損耗低等特點。規格根據實際要求進行訂制，主要作用：調流、調壓、抑制高次諧波和瞬流。

2 自動控制單元（CDQ-III）

????CDQ-III自動控制單元是HB-SVE系列產品的核心控制模塊，主要作用是對采集的系統數據進行分析，并根據相應邏輯進行判斷和反應，為用戶提供一個友好的用戶交互界面，同時，相關數據可通過RS485通訊接口發送給數據中心。

3數據采集器（DCU）

DCU數據采集單元是現場數據采集的主要電氣模塊。DCU將系統的相關電氣參數采集后，通過二次屏蔽線將采集的數據發送給CDQ-III單元。

4電容器組

根據用戶實際需要訂制電容器組，主要作用：改善系統穩定性、降低系統損耗、改善線路電壓分別。

5電抗器

根據用戶實際需要訂制電抗器，干式自冷，根據使用用途分別：并聯電抗器和濾波電抗器。串聯電抗器是HB-SVE系列中無功補償型的重要組成，濾波電抗器是HB-SVE系列中濾波增強型的重要組成。

6柜體

????根據用戶實際需要訂制，材質可分為：冷軋鋼、敷鋁鋅板或不銹鋼，安裝位置可分為：戶外型和戶內型。

八、應用系統圖

?

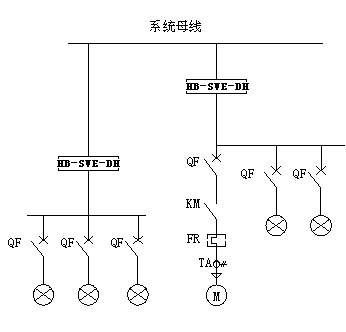

圖5 照明及混合型電能質量?jī)?yōu)化裝置應用系統圖

?

圖6 ?WG型電能質量?jī)?yōu)化裝置一次系統接線圖

?

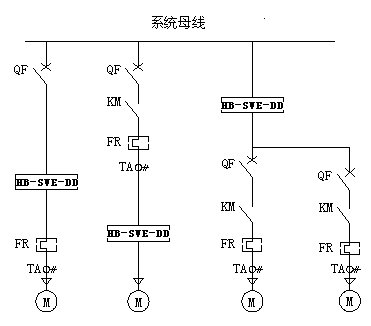

圖7?電動機型電能質量?jī)?yōu)化裝置應用系統圖

九、質量承諾

?1、使用之日起1 2個月內，如因質量問題不能正常使用，無償為用戶更換部件或維護。

?2、負責對用戶進行技術和使用方面的培訓。

?3、本公司負責提供備品備件及售后服務。

?4、用戶應嚴格按照使用說明書操作，若因用戶操作失誤而引起裝置出現故障，本公司將有償服務。

十、包裝運輸

1、采用木箱包裝。柜體底座應固定在包裝箱底板上。

2、建議不要長距離在三級以下公路運輸，必要時可以拆散包裝。

3、不要長期在戶外儲存，長期不用時，應儲存在干燥通風的倉庫內。

十一、安裝、調試、維護

????本公司負責根據用戶要求進行產品圖紙?jiān)O(shè)計及參數選擇，設備組裝調試完畢后，經檢測合格后方可出廠。如用戶需要，我公司可負責現場安裝指導及調試服務好，用戶需提供必要的配合和協助。

十二、訂貨須知

1、用戶應提供相關的設備用電參數，包括：使用的電壓等級、所帶負載的用電系統三相總功率、進出線方式等。

2、柜體的尺寸、顏色及柜體的安裝方式等，由我公司工程師進行設計并經用戶簽字確認后，方能最終確定。

3、用戶明確裝置的功能（包括基本功能和附加功能），如有特殊要求在訂貨時提出。

附錄1：產品選型指南表

HB-SVE-DH混合型電能質量?jī)?yōu)化裝置

由于高壓送電原因，電網的供電電壓總是高于設備的額定值，尤其是夜間電壓更高，形成了電能過剩供給。用電設備長期運行在高電壓環境中，將會直接縮短其使用壽命，并造成電能浪費。

HB-SVE-DH型電能質量?jī)?yōu)化裝置通過對用電設備的電流、電壓的反饋和計算，尋求用電設備的最佳工作狀態，解決供、配電電壓過高的問題，保持終端設備用電電壓的穩定，調整輸出功率，實現優化供電，從而實現節電和延長使用壽命的作用。

?HB-SVE-ZM照明型電能質量?jī)?yōu)化裝置

隨著環保、節能、低碳生活理念的普及，在很多照明場合已開始大量的使用節能燈具，而絕大部分的節能燈具都是感性負荷的燈具，其對電網的直接影響就是增大系統無功。再者，由于高壓送電的原因，電網的供電電壓總是高于照明設備的額定值，尤其是夜間電壓更高，形成了電能的過剩供給，照明設備長期運行在高電壓環境下，將會大大縮短其使用壽命，并造成電能浪費。另外，燈具發光效率在不同供電參數時不同，過高的的供電參數對發光不起作用，反而使燈具發熱，鎮流器產生噪音等。

HB-SVE-ZM照明型電能質量?jī)?yōu)化裝置通過調整輸出功率，解決供、配電電壓過高的問題，實現優化供電，使照明設備在滿足高亮的前提下，始終工作在最佳狀態，達到節電和延長燈具使用壽命的目的。

HB-SVE-DD電動機型電能質量?jī)?yōu)化裝置

通常情況下，工業電機負荷設計匹配都有5%-10%安全使用裕量，配電功率較大。電機實際使用過程中60%以上的電機長期處于變化負荷或輕負荷運行狀態，電機效率低，電機自身損耗和無功損耗很大，在各項供電參數都較高的地區和時間段，線路損耗會更大。對于啟停、負荷波動頻繁的用電設備，還會產生頻繁波動的沖擊電流。

HB-SVE-DD動力型電能質量?jī)?yōu)化裝置根據電動機的工作特性，采用功率自動跟蹤檢測調節方式，使電動機達到最佳效率的工作匹配，在保證電動機正常運行的條件下，使電動機的輸出功率與負荷實際需要的功率匹配，工作電流降低到最小，降低配電功率大造成的空載損耗，提高功率因數，提高電動機的運行效率，達到節電的目的。

HB-SVE-DF風機水泵型電能質量?jī)?yōu)化裝置

水泵?、風機是一種廣泛應用于工農業生產和人民生活中的通用機械。水泵和風機的耗電量與機組轉速的三次方成正比。通常，設備是根據生產中可能出現的最大負荷條件，即最大流量進行選擇的。而實際生產需要的流量往往比設計的最大流量要小得多。為此常常通過調節風門或調節閥來控制風壓或水壓，結果在風門或調節閥上造成很大的節流損耗，浪費了電能。

HB-SVE-DF風機水泵型電能質量?jī)?yōu)化裝置主要針對各種供水、供氣或通風系統中的風機、水泵或空壓機等設計制造，該系統裝置采集系統實際需要的風壓、水壓等參數，通過微電腦控制電磁主機的功率輸出，調整風機、水泵的轉速來實現節能的目的。

HB-SVE-DC抽油機型電能質量?jī)?yōu)化裝置

目前，在油田抽油機設備中，游梁式抽油機使用方便、可靠，是目前油田采用生產中的主要設備，應用最為普遍，數量也最多。游梁式抽油機的工作過程為：用電機帶動皮帶輪，皮帶輪帶動兩個很重的鋼質滑塊作旋轉往復運動，依靠杠桿的作用，將盛油器提上放下，而將油帶出地面進入輸油管道中或儲油罐中，完成出油過程。抽油機電機的負荷是一周期性脈動負荷，比并迭加有瞬間的沖擊。為了減小抽油機上下沖程負荷的波動，一般都配有平衡塊。為了保證足夠大的啟動轉矩，抽油機電機正常運行時負荷率很低，一般在20%-30%，低負荷率運行，造成功率因數低，效率低，電能浪費大。因此，在選配抽油機電機時，普遍的做法是令其抽取量大于實際負荷。它所帶來的新問題是當抽油機排量過剩時，抽油機的運行會出現無功抽取，出現空抽或泵空狀態，過剩的抽油能力令抽油機的無功抽取時間增加，造成油井開采的電費成本居高不下，能源浪費十分嚴重。因此，抽油機的節能潛力非?？捎^。

HB-SVE-DC抽油機型電能質量?jī)?yōu)化裝置根據抽油機電機的工作特點和負荷周期性變化曲線準確判斷泵空狀態，自動控制泵裝置的運行和停機，從根本上消除了由于泵空現象所導致的無效抽取，使得抽油機的運行時間大大縮短，泵效大幅提高，采油產量提高，有效提高抽油機電機的負荷率和工作效率。

HB-SVE-DS注塑機型電能質量?jī)?yōu)化裝置

在塑膠行業中，注塑機、吹塑機是主要生產設備，耗電量大，同時浪費電能的現象也非常嚴重。目前，絕大多數的注塑機都屬于液壓傳動注塑機，液壓傳動系統中的動力由電機帶動油泵提供，注塑機用電量最大的是油泵點擊，占整個注塑機的80%以上，同時注塑機液壓系統是一個壓力和流量波動都較大的負載，在一個注塑周期中，在合模、鎖模、射膠、保壓、冷卻、開模、頂出等不同工作階段，注塑機在不同工序下需要的流量和壓力不同，必須靠流量閥和壓力閥調節不同工序所需的流量和壓力。注塑機液壓系統電能浪費問題的直接原因就是油泵流量與負載流量需求不匹配。造成高壓溢流引起的，這是油泵電機轉速恒定不變所帶來的不良后果。

HB-SVE-DS注塑機型電能質量?jī)?yōu)化裝置主要針對各類注塑機進行特殊設計制造，該系列裝置采用微電腦控制技術，根據注塑工藝的不同，通過改變電磁主機功率輸出，進而改變注塑機油泵電機的流量，使其既能在特定的工況下保持正常工作所需要的液壓油流量，又能達到消除溢流、節省電能的目的。

HB-SVE-KT中央空調系列電能質量?jī)?yōu)化裝置

中央空調制冷系統冷負荷的裝機容量一般均按滿足夏季最高環境溫度和冬季最低溫度進行設計。由于季節、晝夜及用戶負荷的變化，空調的實際使用負載遠比設計負載低，實際上出現最大設計冷負荷的時間，即滿負荷運行時間不多，更多時間是在低負荷下運行，中央空調冷水系統一般采用定流量運行方式，其結果是為滿足少量時間大冷負荷制冷要求，而使多數時間水量輸送運行在過剩狀態，即水系統運行在大流量小溫差狀態，造成非常大的電能浪費。

HB-SVE-KT中央空調系列電能質量?jī)?yōu)化裝置主要通過自動監測冷凍水溫度壓力、冷卻水溫度壓力、環境溫度、點擊轉速、電壓、電流等參數，自動控制壓縮機組、冷凍水泵的點擊轉速，從而調節制冷量及整個系統的功率平衡，以達到整個系統與之協調、消除無用功損耗、減少系統電耗的目的。

HB-SVE-WG無功補償系列電能質量?jī)?yōu)化裝置

現代用電企業中，有數量眾多、容量大小不等的感性負載連接到電力系統中，以致電網傳輸功率下降，同時也給用電企業帶來了不利的影響：企業電費開支增加，設備的利用率下降，系統的能耗增加，用電質量下降等。

HB-SVE-WG無功補償裝置系列新型用電質量?jī)?yōu)化裝置按照“優先保證電壓合格，實現無功平衡，盡量減少投切次數”的原則，依據九區圖原理有高可靠的控制器按照模糊控制策略進行電壓無功綜合控制。通過對電網電壓和功率因數的綜合判定，可同時控制兩臺主變的自動有載調壓及兩段母線上的無功補償電容的自動投切，實現平衡系統電壓，提高功率因數，減少線損，保障供電質量，解決無功補償和欠補償問題。

HB-SVE-LB濾波增強系列電能質量?jī)?yōu)化裝置

目前，許多變電所的負荷中含有大量非線性負荷，如整流裝置、交-交變頻裝置、煉鋼電弧爐、中頻爐、電力機車、交流電焊機、高頻電焊機、中頻淬火爐、計算機的開關電源、帶電子鎮流器的熒光燈等。供電給這些非線性負荷的系統電壓即使為理想正弦波電流。諧波電流流經系統中包括發電機、輸電線、變壓器等各種阻抗元件時，必然產生非正弦的電壓降，使交流系統內個點的電壓波形也發生不同程度的畸變。電壓畸變的程度取決于非線性負荷容量與電網容量的相對比值以及供電系統對諧波頻率的阻抗，畸變的電壓反過來對整流裝置充系統中啟用的電流波形又有影響。因而諧波電流和諧波電壓是相伴而生、相互影響的。

HB-SVE-LB濾波增強系列新型用電質量?jī)?yōu)化裝置主要針對各種諧波干擾比較嚴重的用電場合進行特殊設計制造，該系統裝置綜合運用電磁平衡技術、專用電容器組、濾波電抗器和無感電阻組成的濾波回路。該回路與諧波源并聯，分別向諧波電流提供了一個電網以外的低阻抗通道，使諧波電流大部分流入濾波器，從而使電網的畸變減小到一個可以接受的水平。裝置對系統中特定的諧波進行濾除并抑制其他次數的諧波，同時提高功率因數，降低無功損耗，抑制線路中的瞬流和浪涌，具有較強的抗過電壓、抗過電流的能力，從而達到保護用電設備的目的。

產品選型標準??

注：1、上述表格中尺寸和規格只是我公司標準型規格尺寸，特殊情況可根據用戶的實際要求制作

2、上述表格中電壓等級0.38KV與0.22KV外形尺寸標準一致，可供參考。

3、附錄2：(電能質量?jī)?yōu)化裝置外形示意圖）
