產品介紹
在對本產品做任何操作前，相關專業人員必須仔細閱讀本說明書，熟悉相關操作內容。
本章節將會定義以下指示標志和標準定義：
?危險！??意味著如果安全防范不得當，將會導致人員傷亡，或嚴重的設備損壞。
??警告！ ?意味著如果安全防范不得當，有可能會造成人身傷害，或設備的損壞。
??警示！ ?意味著安裝過程中該注意的注意事項，否則會造成輕微的人身傷害或嚴重的設備損壞，包括對可能要保護的的設備。
??警告！ ?
在購買本產品前請確認是否與可能要被保護的設備應用相符，仔細閱讀本產品說明書，了解本產品的開孔尺寸以及功能。
??警告！
本產品在正常運行時，某些部件會帶電工作，不正確的操作會對本產品造成嚴重的損壞，以及影響被保護設備的正常運行。
只有具備資質的相關人員才允許對本產品進行操作，相關人員需仔細閱讀本產品說明書。
??警示！
?????1、本產品接地處必須可靠接地。
?????2、安裝時請勿使本產品掉落以免對本產品造成損壞。
?????3、接線端子處必須接牢，以免掉落造成嚴重后果。
?????4、本產品正常運行過程中，請不要拔插電路板，否則會造成本產品數據的丟失，以及不能正常運行。
?????5、不得隨意更改額定值，待相關專業人員進行更改。
?6、安裝時，請根據端子定義進行安裝，不得隨意接線。
??危險！ ?
在我國，中、低壓母線短路故障中，重點設備和人員傷害主要由電弧光引起，然而，我國的大多數中低壓母線沒有設置快速母線保護，而只是采用了簡單的消弧裝置和變壓器后備保護。這些保護智能化較低，動作速度慢，往往會延長故障切除時間，從而進一步擴大設備損壞程度，甚至?xí)?/span>“火燒連營”的惡性事故，沖擊變壓器一次運行，影響整個電網的安全運行。
電弧光保護監測裝置是我公司根據國內實際情況，吸收國外電弧光保護的特點，結合行業檢測及保護配置相關規程，自主研發出具有獨特創新技術、具有廣泛實用性、高可靠性的新型電弧光保護系統。采用弧光檢測和過電流檢測雙判據原理，具有保護動作速度快、可靠性高等特點，同時利用微處理器的強大邏輯運算能力快速實現液晶顯示、故障報警、遠程通信和數據保護等功能。
?
引起開關柜弧光短路故障的原因很多，一般分為以下五類
1）絕緣故障：主要是柜中絕緣材料爬距不足，未滿足加強絕緣要求，在臟污環境，天氣潮濕下發生絕緣故障。另外，由于絕緣材料材質缺陷，運行年限較長的開關柜，在強電磁場作用下絕緣老化，也可能造成絕緣損壞而導致故障。
2）載流回路不良：由于一些接頭截面不夠，緊固螺栓松動，手車柜觸頭接觸不良，在大電流流過時引起發熱，冒火進而引起相間，相對地?fù)舸┑鹊取?/span>
3）外來物體的進入：如小動物（老鼠等）進入開關柜內部，或維修人員在工作完成后將工具遺留在開關柜內。
4）人為操作錯誤：如走錯間隔，誤操作，未對工作區域進行接地，未對工作區域進行驗電等。
5）系統方面的原因：如系統容量增大，接地方式改變，電纜應用增多，保護及自控裝置配置不當，系統諧振過電壓等。
?
開關柜內的發生短路弧光的功率可高達100MW，電弧燃燒所產生的能量與電弧的燃燒時間及短路電流變化值呈指數倍增長，燃燒產生的高溫、高壓將會逐步摧毀元器件、銅排以及成列的開關柜，高明亮的弧光和有毒氣體對人體也有巨大的傷害。
?
電弧光保護系統，可以起到以下作用：
減少或降低電弧光對于人體的傷害；
減少或降低電弧光短路故障對于設備的損害；
避免變壓器因近距離母線故障造成破壞，延長變壓器的使用壽命；
縮短電弧光故障切除時間，避免波及站內直流系統造成重大損失；
減少因電弧光故障造成設備停運的時間，更快地恢復供電；
電弧光保護系統，主要應用于以下場合：
1）電力變電站
2）火電廠電氣段開關柜母線室及饋線柜
3）風電場升壓站集電線路開關柜
4）箱式變電站
5）鋁鎂行業大型直流整流柜
①海拔高度：小于2500m，特殊情況下可達4000m；
②工作環境溫度：-25℃- 60℃；
③空氣相對濕度：90% (25℃)、50% (40℃)
④使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體；安裝地點具有防風、防雨和防塵設施。
①額定電流：1A或者5A;
②電源電壓：AC/DC 110-220V，±10％
③功耗：<15 W
④弧光傳感器路數：≤32；
①共可輸出接點數：7對
②接點允許電流： ≤7A／AC250V
①RS485接口
②B碼校時接口（選配）

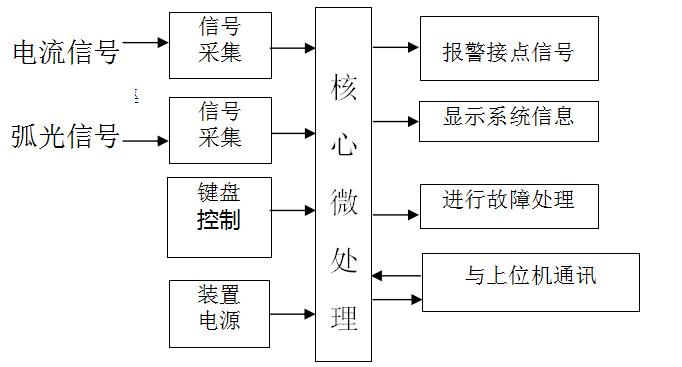

電弧光保護監測裝置是基于系統電流信號和弧光感應傳感器提供的信號而設計的產品。裝置總體結構如下圖所示：主要由微處理器模塊、按鍵顯示模塊、信號輸入模塊、信號輸出模塊和電源模塊構成。
3.2功能特點
1）動作迅速可靠：
???采用了可靠的快速算法，可以在短時間內判斷弧光變化信號和電流變化信號并迅速出口。
2）全數字化設計：
本裝置采用全數字化設計，配置靈活，動作精度高，而且排除了由于旋鈕或其他機械設計導致的誤差隱患。
3）保護原理簡單、合理
???根據弧光產生時的特點，裝置采用弧光和電流雙重判據，判據簡單且可以有效的保證動作的準確性。
4）強大的電氣性能：
弧光探頭設計、連接線等全部采用耐高溫、阻燃的高分子材料，具有超強的電氣隔離效果。裝置完全滿足EMC的標準，保證了弧光保護系統的整體穩定性和動作的可靠性。
5）故障信息記錄全面
在故障弧光發生并引起裝置跳閘后，主控單元或饋線保護單元可以準確的記錄弧光探頭檢測到故障弧光的位置信息，且可以詳細記錄動作時刻的故障相電流值。
?3.3組成單元
電弧光保護監測裝置主要由主控單元、弧光采集單元和弧光傳感器組成，為了適應現場的應用需求，分為了母線型弧光保護系統和饋線型弧光保護系統。如下圖所示：
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 弧光保護系統結構示意圖
3.3.1 主控單元
主控單元是母線型弧光保護系統的核心。它檢測分析故障信號、接收分析采集單元的弧光故障信號，并對兩種信號進行綜合分析判斷。在滿足跳閘條件時，發出跳閘指令以切除故障，一般安裝在進線柜或緊鄰進線柜的開關柜的二次控制門板上。不帶線路跳閘可以安裝32路弧光探頭，帶線路跳閘可以安裝16個弧光探頭?？扇我庠O(shè)置采集單元的數量。并對每個弧光探頭可一對一配置跳閘對應開關柜。
3.3.2 弧光傳感器（HB-EAP-2200電纜型）
弧光傳感器中的探頭安裝在柜內各間隔中，可實現由簡單到復雜、有選擇性的保護?；」馓筋^作為光感應元件，在發生弧光故障時檢測突然增加的光強。弧光傳感器，前置探頭采集弧光信號中的特有光譜信息，并在探頭處完成光信號與電信號的轉換，輸出4-20mA的電流信號傳送給弧光單元或弧光保護主控單元。
?
?
第四章、面板及操作說明
配置全中文液晶顯示器，按級操作各菜單頁面，根據菜單提示可對裝置采集的各種數據、及各種事件進行監視、記錄，可直接對裝置進行參數修改、保護調試等操作；配置裝置運行指示燈，運行人員可直觀地了解電源工作狀態、裝置的運行狀態，通訊的運行狀態等；該裝置還配置六個輕觸式按鍵和一個復位按鈕。
1)“運行”燈為綠燈，裝置正常運行時，每秒閃爍1次，如果閃爍不正常說明運行處于不正常運行狀態；
2)“弧光”燈為紅燈，正常運行時熄滅，當任何一路弧光傳感器感應到弧光時實時點亮；
3)“過流”燈為紅燈，正常運行時熄滅，任一相電流超過設定值時點亮；
4)“跳閘”燈為紅燈，正常運行時熄滅，任一保護功能跳閘時點亮；
5)“告警I”燈為紅燈，當達到動作條件并所處故障屬于I段時電亮；?
6)“告警II”燈為紅燈，當達到動作條件并所處故障屬于II段時電亮；
7)“通訊”燈為綠燈，當收到上位機正確信息并返回實時數據時通訊燈亮；?
鍵盤上共有七個按鍵，包括“復歸鍵”、“確認鍵”、“取消鍵”、“上鍵”、“下鍵”、“左鍵”、“右鍵”。其功能分述如下：
1) 復歸鍵：主要用于對保護告警信號的復歸；
2) 確認鍵：主要用于對某項操作的確認或進入下級菜單；
3) 取消鍵：主要用于對所作操作的撤消或返回上級菜單；
4) ↑↓→ ← ?：完成光標的移動及數值步長調整。
?
?4.4操作說明
4.4.1主界面及主菜單
? 2015-10-22 13:20:12 G |
查 ?看 設 ?置 報 ?告 傳 ?動 |
4.4.2查看
查 ?看 電弧光 電 ?流 版本號
“↑↓”按鍵選擇操作項目，選定項為反色顯示；“確認”可進入要操作的子菜單界面。
1)電弧光
01 □ ?02 □ ?03 □ ?04 □ ?? 05 □ ?06 □ ?07 □ ?08 □ 09 □ ?10 □ ?11 ■ ?12 □ …… ?????…… |
2)電流
I段 ?????II段 A:00.5A ???A:00.2A B:00.4A ???B:00.3A C:00.3A ???C:00.4A |
?3)版本號
? 版本號 V1.X |
?此界面為軟件版本號，按“取消”鍵返回“查看”菜單。
4.4.3參數設置
? 輸入密碼 0000 |
