產品介紹

低壓浪涌保護器HBSP系列

一．安裝說明

1. 采用35mm導軌安裝。浪涌保護器由底座和模塊兩部分組成。

2. HBSP保護器并聯安裝于設備的輸入端。

3.?保護模塊的上端分別接相線L、零線N、接地線N，并將PE端連接的模塊與

大地重復連接。

4. 為了便于維護檢查，增強后備保護，可在保護器的前端串聯一組（1級/3級）

斷路器（熔斷器），其斷路器（熔斷器）選型見附表：

產品可應用于不同供電系統，具體接線圖如下：

a、?4P型接線方式：

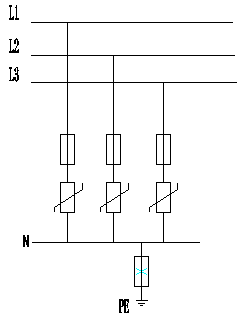

a、?3P+N型接線方式：

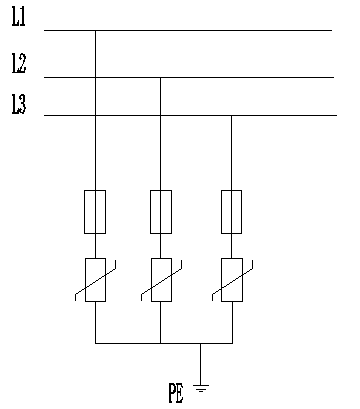

a、?3P型接線方式：

2P型接線方式

a、?1P+N型接線方式：

斷路器（熔斷器）選型表：

備注：A、HBSP保護器與被保護設備的距離應不大于5M為宜。

B、斷路器與HBSP之間連接的導線長度應盡量短，以不大于1M為宜，大于1M

時，導線的截面應該成比列增大，導線拐角處應有弧度。

C、保護器的接線端，設備的接地端，設備的接線端與地位端與地電位宜做等電位

或局部等電位連接。
