產品介紹

一、產品概述

電力系統高壓設備在長期運行過程中常出現表面氧化腐蝕、緊固螺栓松動，觸點和母線連接處老化等問題，造成設備過熱甚至出現嚴重事故。而開關柜內有裸露高壓，空間封閉狹小，無法進行人工巡查測溫，傳統的測溫方式都無法有效地解決這個問題。無線接點測溫裝置將測溫度傳感器安裝到開關柜內的帶電接點觸電上，并以無線傳輸方式將溫度數據上傳至接收端，由接受終端通過液晶顯示，并通過RS485總線將溫度數據上傳至客戶端后臺軟件。當檢測到接點溫度異常時，系統可自動遠程報警，以便及時消除事故隱患。

二、技術指標

工作溫度：－20℃～＋65℃

工作濕度：≤95％RH

海拔高度：<3KM

介質強度：≥AC2000V

絕緣性能：≥100MΩ

抗電磁干擾性能：符合IEC255－22的標準規定

工作電源：AC85～265V/DC110～300V

溫度測量精度： ±1℃

無線觸點測溫范圍：-55℃～＋125℃

溫度測量周期時間：5S

通訊方式：RS485通訊接口，MODBUS的RTU通信協議

發射模塊與接受模塊間空曠距離：?<100米

測溫點數：1到12點

測溫壽命：測溫發射端內3.6V鋰電池，正常工作時間大于5年

三、主要功能

1、?多路開關接點在線溫度實時數據顯示；

2、?報警溫度上下限設定數據顯示；

3、?事件記錄功能：記錄近十次超溫報警數據，所有數據均帶有時標記錄；

4、?當前日期、時間設定功能；

5、?通訊地址和波特率設定功能；

6、?系統可自動遠程超溫報警；

7、?設備自檢功能和自動回復功能，當本設備在運行過程中由于外在的干擾和惡劣環境時，能自動啟動備份程序而自動恢復正常功能；

8、通過RS485總線將溫度數據上傳至客戶端后臺軟件顯示。

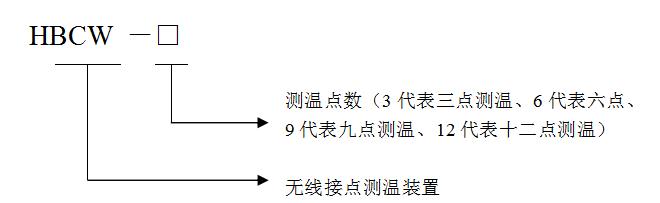

四、無線接點測溫裝置型號及意義

產品選型表

?

功 能 描 述	HBCW-3	HBCW-6	HBCW-9	HBCW-12
溫度過高報警功能	√	√	√	√
LCD顯示	√	√	√	√
故障記憶查詢	√	√	√	√
遠程通訊功能	√	√	√	√
三點測溫	√	×	×	×
六點測溫	×	√	×	×
九點測溫	×	×	√	×
十二點測溫	×	×	×	√

?

五、無線接點測溫裝置安裝

1）無線測溫接受端安裝說明

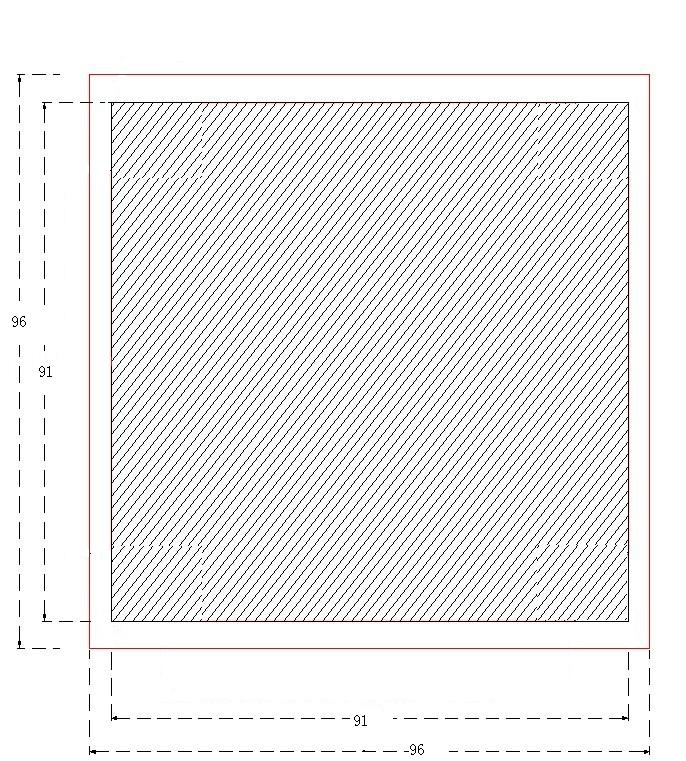

①安裝尺寸圖

（挖孔大小為91*91MM）

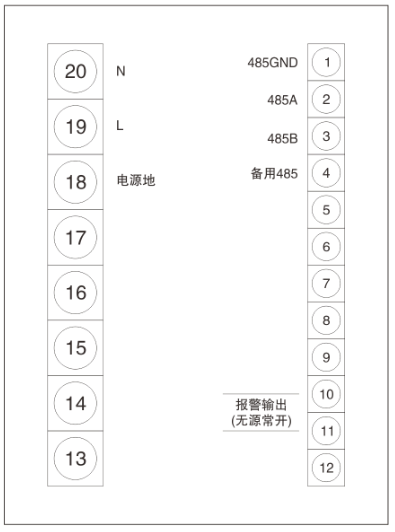

②接收端端子接線圖

注：①為485接地；②RS485的A信號輸出；③RS485的B信號輸出；④RS485的B備用信號輸出；⑩和?超溫報警輸出（無源常開）；???為裝置電源AC85～265V/DC110～300V。

2）無線測溫發射端安裝說明

①觸點測溫單元結構

無線測溫在線檢測裝置由無線測溫接收端、測溫發射模塊、測溫采集接收模塊（已組裝接受端內）及外置天線。

②無線溫度傳感器尺寸及參數

安裝尺寸圖：（單位：mm）

?

尺寸：W 43× L 350 ×H 20

特點及參數

a.耐溫(-180℃～+250℃)阻燃材料制作塑膠表帶殼體，防水。

b.體內的熱敏傳感器與接點體緊密接觸，能準確測量實時溫度。

c.內模塊發射距離為20～30米。

d.測溫范圍-55℃～125℃。

3）安裝

測溫發射模塊，分別安裝在開關柜進線室和出線室的母排上，安裝方式為捆綁式安裝。

a.把表帶狀的測溫模塊放在被測物體上。

b.把表帶狀的測溫模塊的一端穿過另一端。

c.直到表帶狀的測溫模塊緊緊地套在被測物體上。

d.把延長部分的表帶剪掉。

e.安裝時柜體要停電。

4)無線測溫示意圖

a、3路無線測溫發射模塊：顏色為（黃、綠、紅），標號為（A1、B1、C1）。

（3點測溫示意圖）

b、6路無線測溫發射模塊：顏色為（黃、綠、紅），進線室為（A1、b1、C1），出線室為（A2、b2、C2）。

（6點測溫示意圖）

c、9路無線測溫發射模塊：顏色為（黃、綠、紅），分別標識為（A1、b1、C1）；（A2、b2、C2）；（A3、b3、C3）。

（9點測溫示意圖）

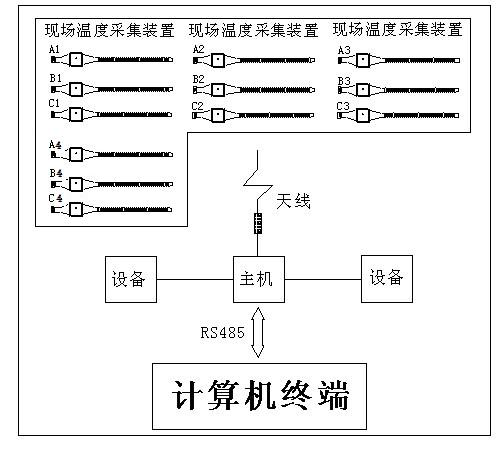

d、12路無線測溫發射模塊：顏色為（黃、綠、紅），分別標識為（A1、b1、C1）；（A2、b2、C2）；（A3、b3、C3）；（A4、b4、C4）。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（12點測溫示意圖）

六、顯示與設置說明

數據顯示屏將顯示測量到的數據。每按一次“下”鍵向下翻動一屏，到最后一屏后自動返回第一屏。自動循環顯示時，本裝置出廠默認為5秒翻動一屏。

?1）顯示

溫度顯示：A1路溫度為27℃，B1路顯示該觸點無信號，C1路溫度為27℃,并顯示實時時間。選擇“確定”鍵進入主菜單。

?

2）主菜單

通過“上”“下”鍵移動菜單，并按“確定”鍵進入對應的菜單，通過“取消”返回顯示界面。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ???（圖2）

3）密碼輸入

選擇“參數設置”后，會提示輸入對應的密碼，出廠密碼為“0000”，輸入正確密碼后進入?yún)?shù)設置菜單。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

（圖3）

4）參數設置

?通過“上”“下”鍵移動菜單，并按“確定”鍵進入對應的菜單，通過“取消”返回主菜單界面。

5）日期設置

?進入“日期設置”界面，通過“取消”鍵來移動需要修改的數字，通過“上”“下”按鍵來改變數據大小，確認保存數據，并進入?yún)?shù)設置界面。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

6）通訊設置

?在參數設置界面中選擇“通訊設置”，進入后“取消”鍵移動位置，通過“上”“下”按鍵來改變數據的大小，并按“確定”鍵保存設置數據，并進入?yún)?shù)設置菜單。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

7）報警設置

?在參數設置界面中選擇“報警設置”，通過“上”“下”按鍵來改變報警上限數據的大小，并按“確定”鍵保存設置數據，并進入?yún)?shù)設置菜單。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

8）路數設置

?在參數設置界面中選擇“接點路數”，通過“上”“下”按鍵來改變路數的多少，并按“確定”鍵保存設置數據，并進入?yún)?shù)設置菜單。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

9）記錄查詢

?在主菜單中進入“記錄查看”界面，當有故障記錄時，會顯示對應發生超溫時的時間和溫度，通過“上”“下”按鍵來翻頁，到最后一頁會提示，“是否清除記錄”的提示，確認清除，取消返回主菜單。

10）密碼設置

?在主菜單中進入“密碼設置”界面，通過“取消”按鍵選擇位置，通過“上”“下”按鍵改變數據大小，如果原密碼正確，并修改好新的密碼，按“確認”鍵后會提示修改密碼成功，如果輸入原密碼錯誤，則提示修改失敗。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

七、485通信模塊發送規約

本設備采用RS-485總線,?波特率可選擇1200bps、2400bps、4800bps、9600bps任意一種，1位起始位，8位數據位，無校驗位，1位停止位，共10位。

注：出廠時站址和通訊波特率已設好了，站址為01。

????????CRC校驗權值為CRC-16=X16+X15+X5+1

1）主站詢問下行報文格式

?????地址+功能碼+起始地址+字長度+16位CRC校驗碼

?????a.讀命令功能碼為03H

2）從站應答上行報文格式

?????地址+功能碼+字長度+數據長度+16位CRC校驗碼?

3）數據格式定義

例：若設備地址為1

讀取狀態數據：

主站發送：01 ?03 ?00 ?00 ?00 ?0C ?45 ?CF?，其中?45 ?CF為CRC校驗碼

設備回應：01 ?03 ?18??00 ?12??00 ?14??01??05??10??11??00 ?14 ?00 ?15 ?00 ?13 ?00 ?14 ?00 ?10 ?00 ?10 ?00 ?10 ?00 ?10 ?94??0C??，其中94 ?0C為CRC校驗碼。

此時，A1測溫正常，為18攝氏度；B1測溫正常，為20 攝氏度；C1測溫正常，為零下5攝氏度； A2測溫異常，該帶接受不到數據；B2測溫正常，為20攝氏度；C2測溫正常，為21攝氏度；A3測溫正常，為19攝氏度；B3測溫正常，為20攝氏度；C3測溫正常，為16攝氏度；A4測溫正常，為16攝氏度；B4測溫正常，為16攝氏度；C4測溫正常，為16攝氏度。

八、運輸與貯存

無線接點測溫裝置運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。保存無線接點測溫裝置應在原包裝內，保存的地方環境溫度為0℃～＋40℃，相對濕度不超過85％，空氣中無腐蝕性氣體。無線接點測溫裝置在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，單只包裝的無線接點測溫裝置疊放高度不超過3只。

?

九、訂貨須知

訂貨時，請?jiān)敿?xì)寫明所需型號及功能要求等相關內容，以便能為您提供更精確之產品。
