產品介紹

一、產品簡介

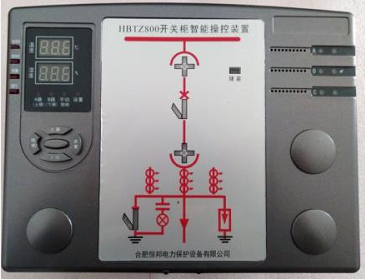

開關柜智能操控裝置用于3～35KV戶內中置柜、手車柜、固定柜、環網柜等多種開關柜．具有一次模擬圖、帶電顯示，分合閘狀態指示、接地開關指示．儲能指示．手車位置指示、語音防誤提示、溫濕度數字顯示、RS485遠程通訊接口等多項功能。產品采用微處理器控制，內部元件為優質進口工業級品牌，具有穩定可靠、長壽命、抗干擾性強等優點。該產品較傳統的模擬顯示標牌具有顯示直觀操作方便等優點。

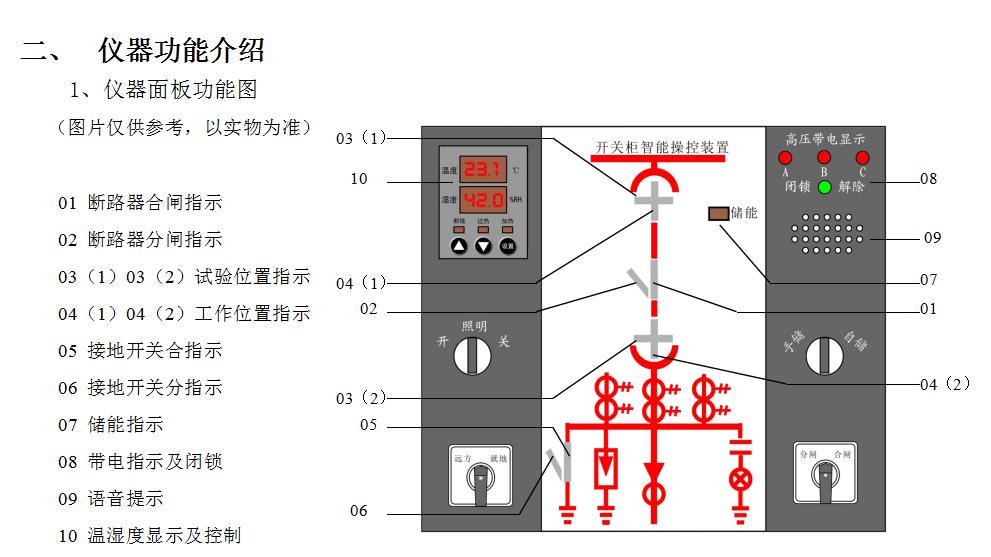

1、產品功能及特點

1.1、智能化程度高：能夠進行斷路器的狀態顯示、手車位置顯示、隔離刀和接地刀狀態顯示、儲能顯示等（可根據用戶要求滿足各種顯示功能）。還可以判斷指示開關小車是處于試驗位置與工作位置之間還是處于柜體之外。

1.2、能夠分別指示A、B，C三相是否帶電，同時提供帶電閉鎖接點。當帶電顯示器處于無電狀態下，閉鎖才可解除。

?1.3、可根據用戶需要在面板上設有合閘／分閘轉換開關、就地／遠方轉換開關和儲能轉換開關等。

1.4、對溫濕度采用數字顯示，直接顯示柜內狀態。控制方式：可帶1—2路加熱器，當環境濕度≥90％RH時，啟動加熱，當≤75％RH時．退出加熱；當環境溫度≥40℃時，加熱器無條件退出．對于柜內溫濕度用戶也可根據需要自行設定。

?1.5、斷線報警：任何一路加熱器斷線，斷線指示燈亮。

1.6、防誤語音提示： 操作者不在試驗位置誤合接地開關，裝置提示“請分接地開關”。操作者在斷路器合閘位置誤將手車推進或拉出，裝置提示“請分斷路器”操作者同時有以上兩條誤操作，裝置提示“請分斷路器．請分接地開關”1.7、通訊功能：RS485接口，MODBus協議方式，通訊波特率最高達9600．可與變電站其他設備組成適時的微機防誤監控系統。

2、技術參數

·工作電源：?AC220V，DC110V，DC220V

·工作環境：-20℃～+60℃

·控制范圍：0℃～+99℃

·控制精度：溫度±2℃ ?濕度±5%RH

·功耗：≤5W·通訊：RS485 波特率1200 2400 4800 9600（可選）

·抗電強度：外殼與端子間大于AC2000V

·絕緣性能：外殼與端子間大于1000MΩ

·抗震性：10～55～10HZ ?2g ?1min

三、?安裝方式

1、儀器的安裝方式：嵌入式

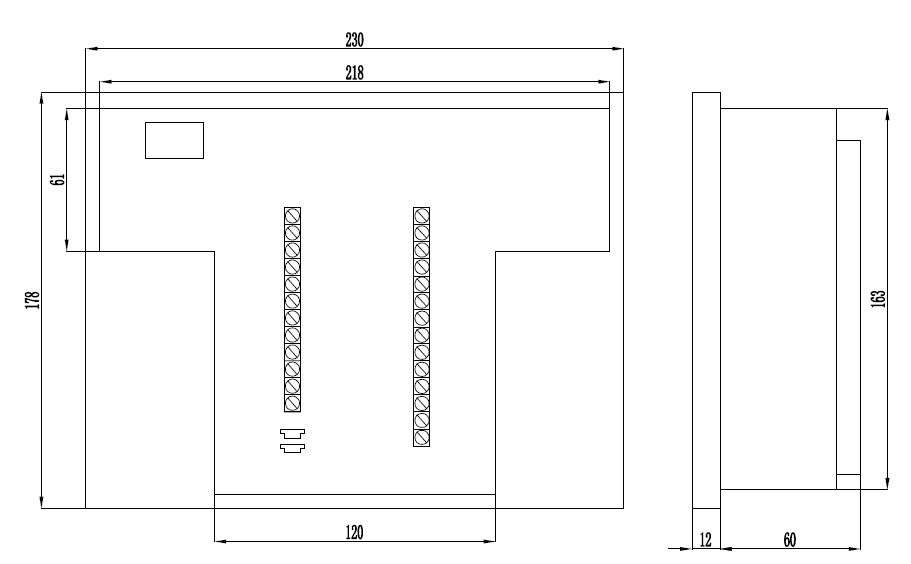

2、儀器的外形及安裝尺寸圖：

開孔尺寸：220X165（單位：mm）

3、溫濕度傳感器的安裝方式：

3.1、采用固定式安裝

3.2、傳感器與儀器的鏈接采用接口插件方式。

?4、帶電傳感器技術指標：

4.1、LED啟輝電壓（kV）：母線電壓×0.15；

　4.2、閉鎖啟控電壓（kV）：母線電壓×0.65；

四、 操作說明

1、按確認鍵進入設定：顯示00.1 ?表示模式1 ?設定溫度

當溫度>設定值，加熱器禁止工作；

當溫度<設定值-2(回差)，加熱器允許工作；

當溫度>設定值+10，過熱指示燈亮，背部“過熱報警”端子導通；

當溫度<設定值+5(回差)，過熱指示滅并停止輸出。

在模式1下用戶可自行設置基準溫度：

按▲鍵基準溫度上調5℃；

按▼鍵基準溫度下調5℃。

出廠默認基準溫度40℃。

?2、再按一次確定鍵：??

顯示00.2 表示模式2 ??設定濕度

當濕度>設定值、且環溫正常，加熱器工作，加熱指示燈亮；

當濕度<設定值-15(回差)，加熱器停止工作；

本機具有斷線檢測功能，當濕度>設定值，環溫正常，

加熱器卻無法正常啟動時，斷線指示燈亮，表示加熱器斷線。

在模式2下用戶可自行設置基準濕度：

按▲鍵基準濕度上調5%RH；

按▼鍵基準濕度下調5%RH。

出廠默認基準濕度90%RH。

?3、再按一次確定鍵：??

顯示00.3 表示式樣 ?設定通訊地址

??????如 00.1表示本機地址為1。

在模式3下用戶可自行設置本機通訊地址：

按▲鍵地址加1；

按▼鍵地址減1。

出廠默認通訊地址為01，用戶需現場自行設置。

?4、再按一次確定鍵， 進入正常采集模式

?五、使用及調試方法

1、產品均為嵌入式結構，只需在開關柜面板上開好孔，再將其固定在面板上即可；

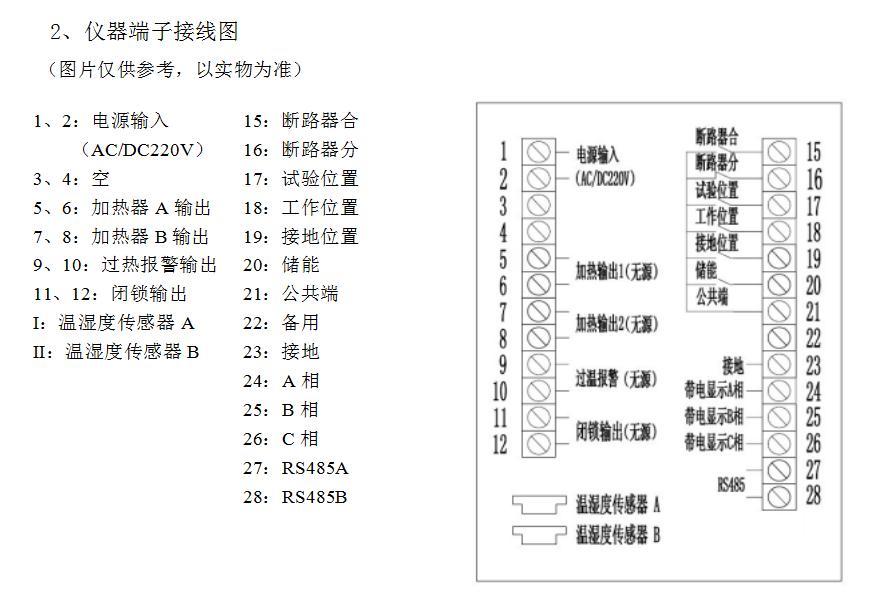

2、按端子圖接好線并校對正確后，通入電源；

3、將各開關量輸入斷短接，檢查其功能是否正常；

4、溫濕度控制功能，用嘴對傳感器吹氣，至加熱指示燈亮，加熱輸出端導通；

5、帶電顯示器輸入端分別接上高壓帶電傳感器，任一相高壓帶電時，相應高壓帶電紅色指示燈亮，三相都不帶電時，閉鎖解除綠色指示燈亮。

?六、?運輸與貯存

開關柜智能操控裝置運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。

保存開關柜智能操控裝置應在原包裝內，保存的地方環境溫度為0℃～＋40℃，相對濕度不超過85％，空氣中無腐蝕性氣體。

開關柜智能操控裝置在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，單只包裝的開關柜智能操控裝置疊放高度不超過3只。

七、?產品定貨須知

用戶訂貨時，請?zhí)峁┫鄳f明及參數：

1、?提供一次方案圖；

2、?產品名稱、型號及數量（參照命名方式及意義），特殊功能請注明；

3、?裝置輸入電源：AC:220V ?DC:110V ?DC220V；

4、?溫濕度傳感器接線長度；

5、?加熱器功率及數量（加熱器電壓均為AC220V）；

6、?收貨單位、郵編、地址、收貨人及聯系電話等。
