產品介紹

一、概述

在3~35KV電力系統中，存在各種瞬態或暫態電壓，特別是各種過電壓造成的事故時有發生，給供電設備造成了極大的危害。目前對電力系統瞬態過電壓的監測，主要集成在一些智能設備中。是一種附帶功能，還沒有專門的設備對瞬態電壓進行有效的監測和記錄。對于這類事故的分析只能是根據事故現場的情況進行推測和判斷。由于缺乏精確的數據記錄，往往難以準確地判定事故的原因，這對于事故責任的認定，防止事故的重復發生十分不利。

一般來說，目前市場現有產品對電壓的記錄，采樣信號來自于電磁式電壓互感器，采樣頻率在10kHz以下，由于電磁式電壓互感器的鐵芯響應的頻譜很窄，通常只有幾十到幾千赫茲。再加上過低的采樣頻率，無法真實準確的監測到電力系統中出現的多種瞬態電壓，特別是大氣雷電過電壓這類快波頭的過電壓。

針對目前中低壓系統過電壓防治的現狀我公司研制生產的HMEA系列全電量監測保護裝置可以實時在線監測電力系統中可能出現的大氣雷電過電壓、操作過電壓和工頻過電壓等各種過電壓，可以實時準確判斷出高阻死區、低阻死區等之前無法判斷的故障。該裝置能自動跟蹤記錄暫態過電壓，具有全電量測量及分析功能，可實時分析不平衡度、偏差、電壓電流夾角、記錄極值;并實時測量諧波及電壓電流的總諧波含量;可進行故障錄波、觸發錄波、手動錄波及定時錄波。

該裝置采用觸摸屏操作，用戶界面友好，可以實現電力系統暫態過電壓可視化，全面了解運行過電壓產生的原因、機理，并可以在控制器上做出分析，進而采取積極有效的預防措施。

二、適用范圍

●本裝置適用于3-35KV中壓電力系統;

●本裝置適用于中性點直接接地、中性點經電阻接地、中性點不接地，中性點經消弧線圈接地的電力系統;

●本裝置適用于電纜線路為主的電網，電纜與架空線路的混合電網以及架空線路位置的網。三、工作原理

HMAE全電量監測保護裝置中嵌入式控制器采用工控機系統及DSP數字處理器和高速FPGA處理的PCI接口采樣卡，實時分析處理瞬態、暫態過電壓及電流波形，并保存、分析過電壓及電流類型和波形文件。

HMAE全電量監測保護裝置正常運行時。柜內的嵌入式工控機系統不僅實時采樣分析電壓傳感器輸出的電壓信號，并錄制多種過電壓過電流，電壓電流畸變波形，分析電壓電流的多種質量參數。還能夠?qū)崟r(shí)不間斷監測母線PT提供的電壓信號，一旦系統發生PT斷線、過電壓、低電壓、失壓、諧振，微機控制器根據PT提供的電壓信號，利用DSP技術快速準確處理能力實現對波形的實時采集，并準確地判斷系統的故障情況，顯示故障類別，輸出相應的開關量接點信號發出報警信息，并實現保護功能動作。

HMAE全電量監測保護裝置具有數據遠傳功能裝置配置了RS485通訊接口，可以通過總線實現數據遠傳。

HMAE全電量監測保護裝置可根據用戶要求，定制各種保護功能，可在系統出現弧光故障時，本裝置保護功能投入，解決各種過電壓問題。

?

四、產品特點

4.1、采樣頻率高

本裝置可以采樣高頻分量。寬頻信號通過控制器處理后，可以時實監測系統全電電量參數;

4.2、數據不失真

本裝置采用同步采樣卡采樣信號實施模數)轉換，確保數據不失真。保證本裝置錄制多種電量、電壓電流畸變波形;

4.3、人機交換

本裝置采用真彩觸摸屏，實現操控便捷，顯示界面友好。

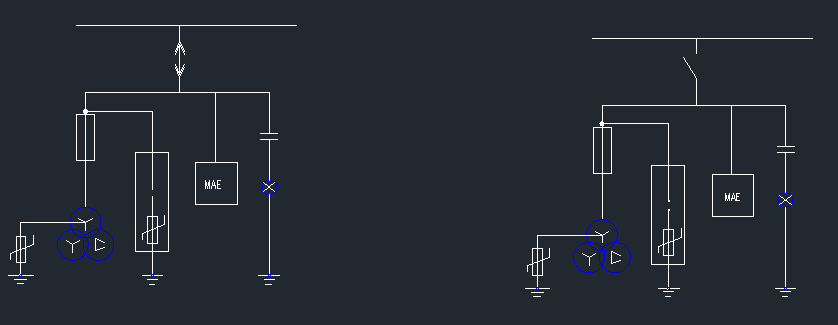

五、一次系統圖

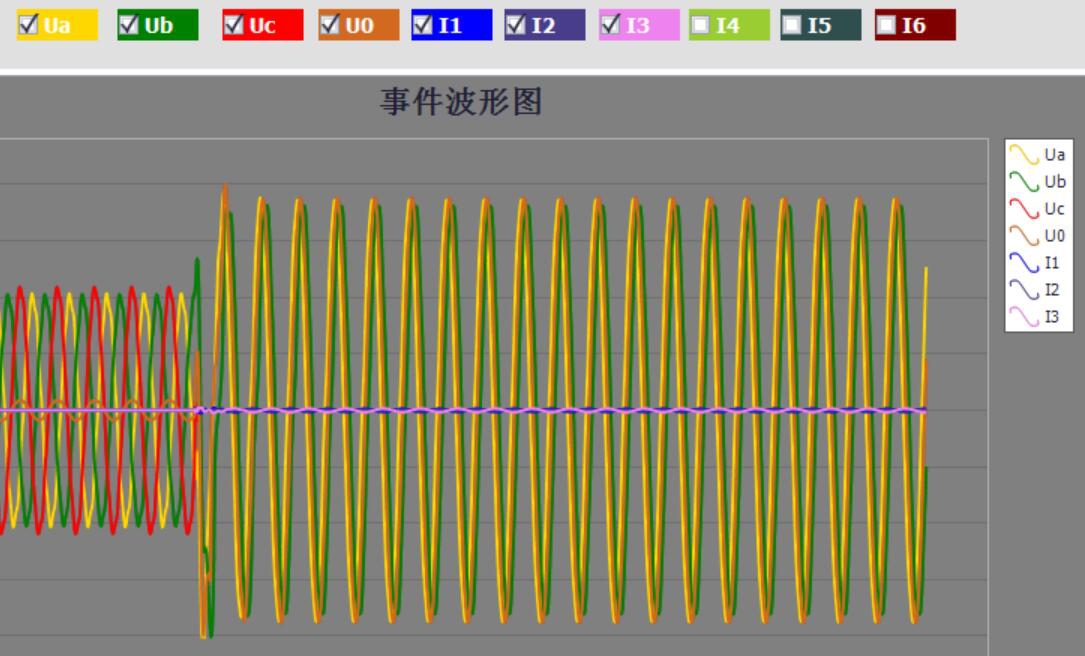

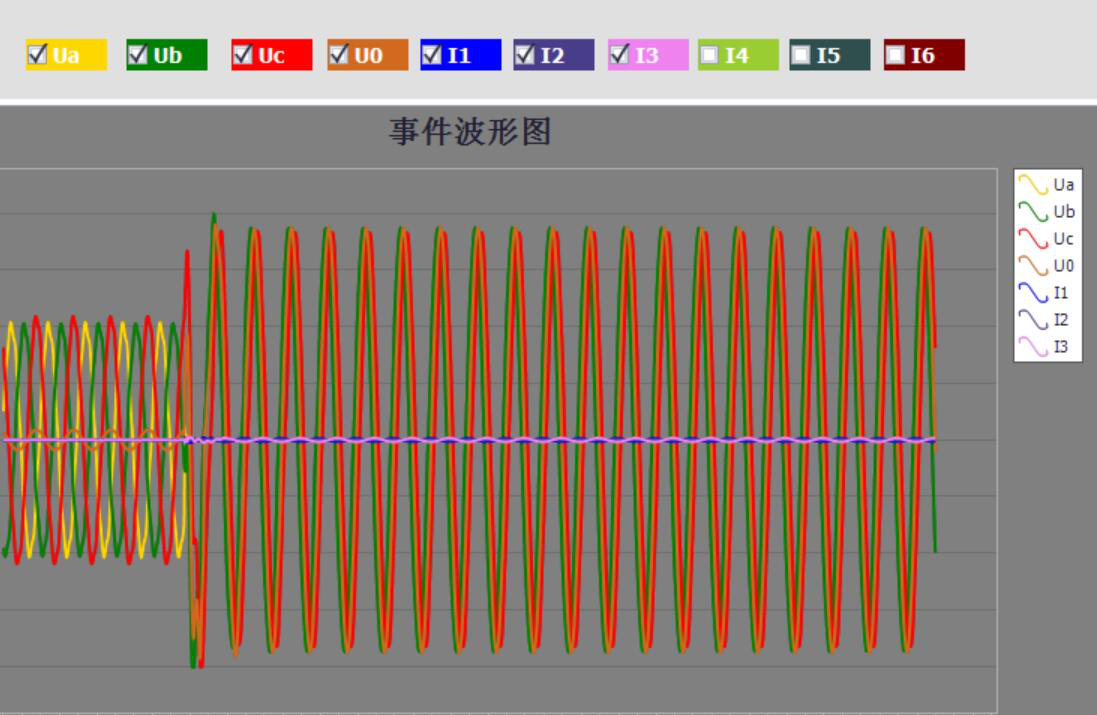

六、裝置實際運行事件波形圖

?
