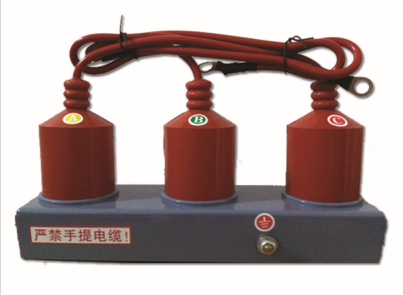

HBP系列大容量復合式過電壓保護裝置

·??????產品介紹

·??????在線詢價

產品介紹

一、用途及特性

過電壓保護器用于保護電力系統各種電氣設備免受過電壓損壞。在正常工作電壓下，僅微安級電流流過，當過電壓侵入時，流過過電壓保護器的電流迅速增大，同時限制過電壓的幅值，釋放過電壓能量。過電壓消失后氧化鋅過電壓保護器又恢復高阻狀態，使電力系統電氣設備安全正常工作。它具有外形尺寸小、重量輕、密封性能強、防爆等優點。

二、產品型號

1．保護對象: ?A-電機；B-電站?；?C-?并聯補償電容器；?O-電機中性點；

2．持續運行電壓：允許持久地施加在相間及相對地的工頻電壓有效值；

3．外套類型：F硅橡膠外套；

4．使用環境：W為戶外型，無‘W’只適用于戶內；

5．附加功能：“J”或“IM”?為過電壓動作記數器，（只適用于戶內型）；

6．采用高壓電纜外引結構，因此，對外引電纜長度“L”及線鼻子孔經“φ”要求，由用戶在訂

三、外形尺寸

?

?

四、型號及技術參數

表一

五、適用條件

????1、?環境溫度-40~60°。

????2、海拔高度不超過3000m。

????3、交流系統的頻率為48~62HZ。

????4、連續施加在過電壓保護器的工頻電壓不超過過電壓保護器的持續運行電壓。

????5、風速為35m/s。

?

六、用戶須知

用戶根據被保護對象和使用地區正確選擇過電壓保護器的型號和參數。在運輸、貯存、開箱和安裝時，注意過電壓保護器不要受到?jīng)_擊和碰撞，在安裝使用前，放在清潔、干燥的房間內，不要受到腐蝕性氣體或液體的侵蝕。

1、過電壓保護器在投入運行前和投入運行1-2年后作預防性試驗，其項目為：直流參考電壓U1mA測量(其值應不小于表一中的規定)；0.75U1mA下漏電流測量(所有型號的漏電流值均不大于50mA)。

2、?過電壓保護器兩端長期施加的電壓不得超過過電壓保護器的持續運行電壓。

???3、過電壓保護器不允許做工頻放電電壓試驗，否則會損壞過電壓保護器。

???4、過電壓保護器在和三相電源(A、B、C)及接地端連接時,須注意以下事項：

⑴電纜外端裸露的連接線鼻子相互之間距離,應滿足不同電壓等級的不同相帶電導體之間保持的安全距離的要求；

⑵過電壓保護器連接電纜線之間的安全距離及過電壓保護器連接電纜線與不同相母線（或柜體）之間的安全距離應不小于該型過電壓保護器電纜出口處的相間距離（應在電纜拉緊狀況下）；

⑶高壓電纜長度要根據安裝位置進行選擇,長短要適當,過長時可將該相電纜捆扎固定在同相母排(線)上，嚴禁將不同相電纜捆扎在一起；

??⑷安裝時嚴禁手提電纜.同時要注意避免高壓電纜被銳器割破

?
