產品介紹

一、適用范圍

HBBQ低壓動態無功補償裝置適用于頻率50Hz電壓0.4kV城市配網的無功功率自動補償，電力系統城鄉電網、農電配電變低壓側，箱式變低壓側，冶金、鐵路、石油、機械、港口、煤礦及其它工礦業企業需要進行無功補償?shù)牡蛪弘娏τ脩?，生活區配電室，低功率因數和諧波源用戶。

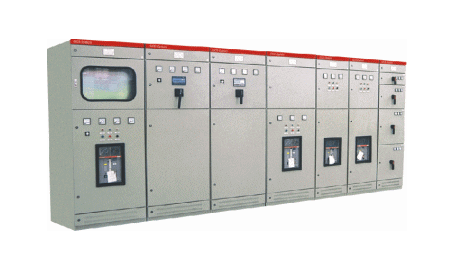

二、產品介紹

HBBQ采用了一系列國內先進技術和新的元器件，集無功補償與電網監測于一體，不但可以補償電網中的無功損耗，提高功率因數，降低線損，從而提高電網的負載能力和供電質量;同時還能夠?qū)崟r(shí)監測電網的三相電壓、電流、功率因數等運行數據，可完成對整個低壓配電線路的監測、分析處理、報表輸出等綜合管理，為低壓配電線路的科學管理提供第一手?jǐn)?shù)據，裝置主要有控制器、保護器、接觸器、電容器組、避雷器、電源總開關、采樣及測量用互感器、運行狀態指示燈等構成。

?

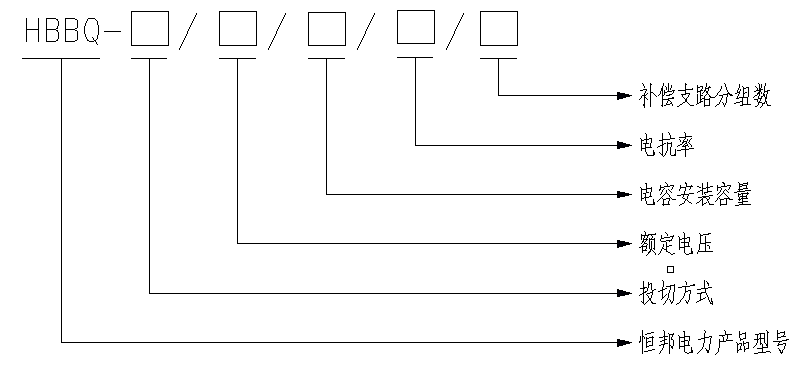

三、型號說明

?

1. 額定電壓:0.4kV;額定頻率:50Hz;

2. 額定補償容量: 30-2000kvar;

3. 補償方式:分相補償、三相補償或分相+三相混合補償;

4. 保護方式:具備過壓、欠壓、缺相、諧波超限、過載、斷路等保護功能;

5. 控制物理量:采用無功功率，功率因數和電壓作為校核條件;

6. 靈敏度: < 100mA;

7. 測量準確度:電壓、電流0.5級，功率因數、無功功率、有功功率1.0級;

8. 平均無故障時間:MTBF≥40000小時

9. 介電強度:主回路相間及對地2500V，歷時1min;輔助回路對地2000V，1min。

?

五、功能特點

◆ 結構設計緊湊合理、布線整齊大方，維護方便，散熱和密封措施完美結合。;

◆ 具備過壓、欠壓、缺相、過載、斷路等保護功能;

◆ 具備電壓監測、負荷監測、諧波監測、電度累計等數據監測和統計功能;

?

六、適用環境

環境溫度:不高于+55℃，不低于-25℃，24h平均溫度不高于+35℃;

相對濕度:溫度為+25℃時，≥90%;

海拔高度:海拔高度不超過2000m;

工作場所:周圍介質無易燃、無爆炸、無導電塵埃以及無足以損壞絕緣的介質;

安裝地點:無劇烈振動及顛簸，安裝傾斜度不大于5%;

電壓波動范圍:不超過額定工作電壓的±15%。

?

七、訂貨須知

1、系統參數

2、原系統功率因數和預期功率因素

3、用戶的主要用電設備和用電情況

4、用戶的一次系統圖

5、系統的原有無功補償情況，安裝容量

6、安裝條件上（戶內安裝或戶外安裝，安裝尺寸)

?
