產品介紹

一、產品概述

????該系列是我司針對市場推出的一款液晶顯示經濟型的智能電動機保護器，是一種提高電機運行安全和自動化管理水平的智能化保護儀器，核心采用美國MICROCHIP公司的微機控制器配低功耗集成電路開發而成的。該保護器具有保護功能齊全，測量參數直觀，反應靈敏，動作及時可靠，可以與上位機通訊構成遠程監控于一體的高新技術產品。廣泛應用于石油、化工、冶金、電力、鋼鐵、水泥、礦山、輕工、紡織等行業低壓電動機保護及遠程監控理想的產品。

二、產品特點

???1、采用微機技術和高性能低功耗電路，運算高速，性能穩定。

???2、整機模塊化結構，卡式電流傳感器，體積小，安裝方便。也可分體安裝，主體外形尺寸按照國際儀表裝置標準。

???3、采用數字處理技術，測量精度高，線性度好，對故障判斷速度快，精確可靠。

???4、高清晰寬溫帶背光LCD顯示，設置參數與測量及故障記錄直觀方便。

???5、配有RS485通信接口，可以與計算機通訊構成遠程監控于一體的電機保護網絡。

???6、具有4~20mA標準電流輸出信號，可直接與工業二次儀表或計算機系統連接。

???7、一機多用，可取代電流表，電流變送器，熱繼電器，漏電繼電器，工作電源電壓表。

?

三、適用范圍及使用條件

???1、380VAC，660VAC三相異步電動機，饋線電路保護。

???2、保護器供電電壓；220VAC±15%，380VAC±15%、50HZ±2%。

???3、外型結構：整體與分體兩種形式，分體安裝距離≤5米。

???4、環境溫度：-30℃~+65℃，相對濕度≤90%。

???5、使用環境：無足以腐蝕金屬和破壞絕緣性能氣體的環境。

???6、安裝在無劇烈震動沖擊，無強磁場干擾場所和雨雪侵襲的地方。

四、主要功能

???1、設定功能：額定電流、保護電流曲線、啟動時間、三相不平衡、堵轉倍數、漏電電流值、超欠電壓值、通訊地址、保護器上電電機自起動時間。

???2、保護功能：過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓。

???3、顯示功能：A、B、C三相電流、漏電電流、工作電壓、保護動作故障數據及故障記錄、設置參數。

???4、遠傳功能：具有4~20mA標準電流輸出信號，20mA對應設定的額定電流值。

???5、通訊功能：通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。

???6、追憶功能：可存儲近期電機所發生的三次故障記錄，并可按移位鍵取出最后一次電機發生的故障代號，再按一次顯示前一次故障代號。

五、主要技術指標

????1、測試范圍

???????????1.1 ?A、B、C三相電流：0—999A。

???????????1.2 ?漏電流：0—999mA。

????2、測量精度：1.5 級（I≤Ie額定電流）。

????3、保護觸點容量：常開AC250/6A，常閉AC250/6A。

????4、啟動時間整定范圍：1~ 99S，在啟動時間內，對斷相、漏電、短路、不平衡進行保護（默認值為10S）。

????5、堵轉保護：當任意一相電流達到或超過4倍額定電流時，動作時間≤0.5S。

????6、短路保護：當任意一相電流達到或超過8倍額定電流時，動作時間≤0.2S。

????7、斷相保護：當任意一相斷相時，動作時間≤2S。

????8、不平衡保護：當三相電流中任意二相電流差比值≥不平衡系數，動作時間≤2S（默認值為60%）。

????9、漏電保護：當電機漏電電流≥漏電電流設定值，動作時間≤0.2S（默認值為50mA）。

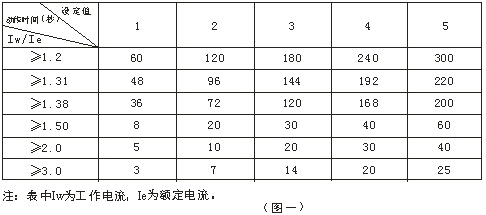

????10、過流保護：當電機的電流≥1.2Ie時，保護器按反時過流保護，動作時間見圖一（默認值為1）。

????11、過壓保護：工作電壓≥過壓電壓設定值，動作時間≤5S。

????12、欠壓保護：工作電壓≤欠壓電壓設定值，動作時間≤10S。

13、4~ 20mA電流輸出精度：0.3%F.S（20mA對應額定值）。

六、操作說明及顯示

1、按鍵說明

??????設置鍵：電機未運行或故障時，按此鍵進入?yún)?shù)設置狀態。見圖二

??????移位鍵：設置狀態下選擇設置的字位（該字位閃爍）。

??????數據鍵：設置狀態下對應閃爍字位數每按一次加1。

??????復位鍵：在設置狀態下按此鍵退出設置狀態并確認設置值，保護動作后按此鍵保護器復位。 ??

?

?

2、運行操作

???2.1 當電機運行時按設置鍵無效，當電機未運行或故障時按設置鍵修改設定值和查尋設定值。

???2.2 運行時按移位鍵顯示一次電壓值和漏電電流值，如配合復位鍵可定位顯示電壓值和漏電電流值。

???2.3 運行時按數據鍵可查尋最近3次故障記錄。

???2.4 運行時按復位鍵一次可定位顯示當前顯示狀態，按復位鍵二次正常輪流顯示A、B、C三相電流值。

3、當上位機與保護器正常通訊，面板通訊指示燈閃爍。

?4、故障顯示

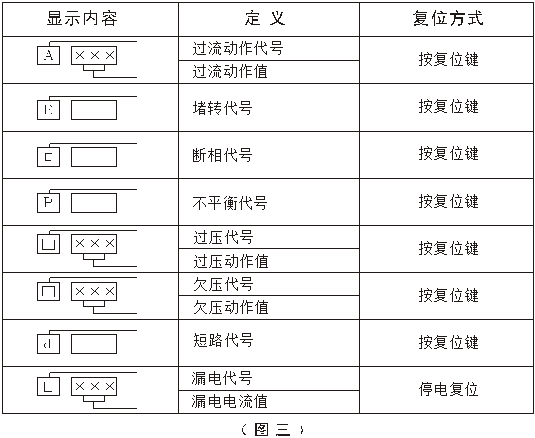

?當電機運行存在故障時，保護器故障指示燈閃爍，達到設定技術指標時保護器動作，故障指示燈常亮，LCD首2位或首位指示相應故障代號（見圖三）。故障排除后按復位鍵保護器正常啟動，按數據鍵可查尋最近3次故障記錄。

七、外型結構及安裝尺寸、接線

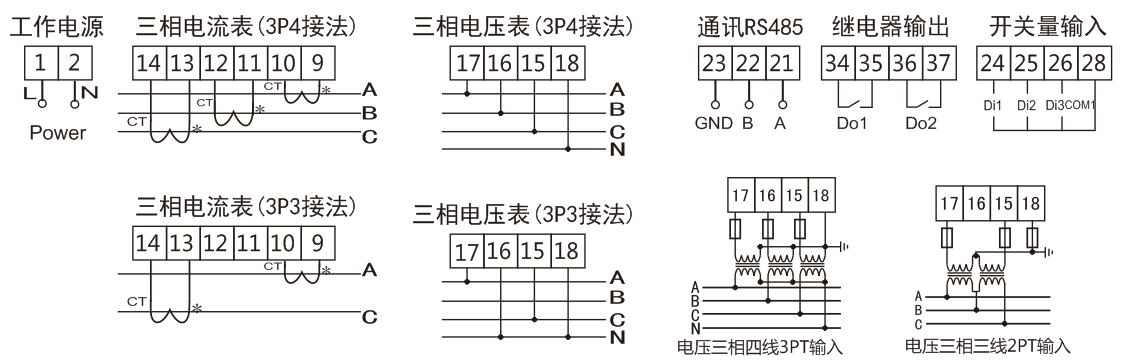

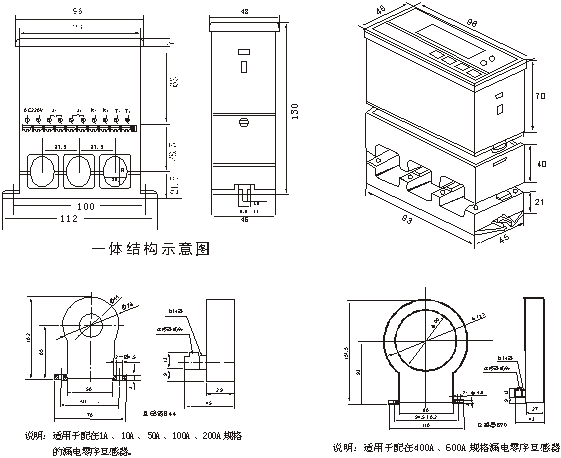

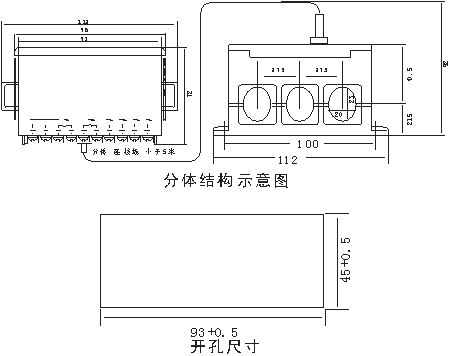

（一）結構及安裝尺寸

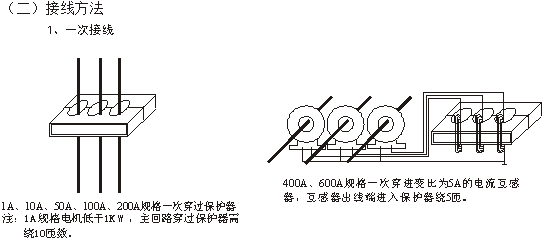

注：當額定電流大于200A以上時，一次互感器是圓形孔的則無需繞5匝，直接穿心即可

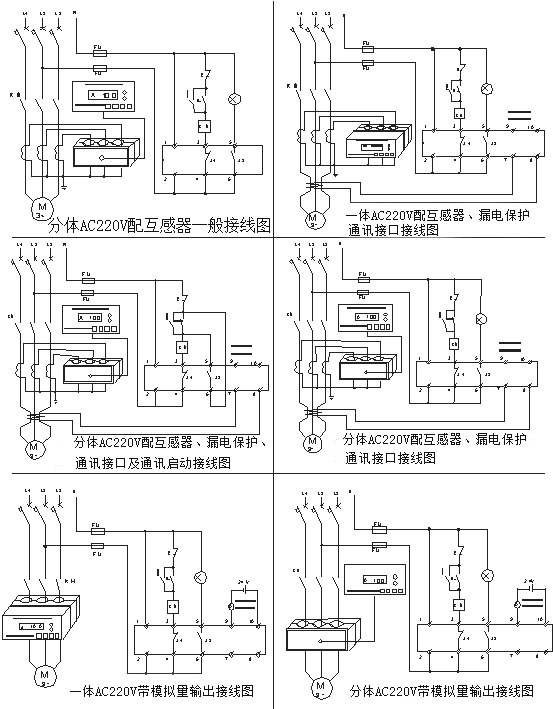

注意事項

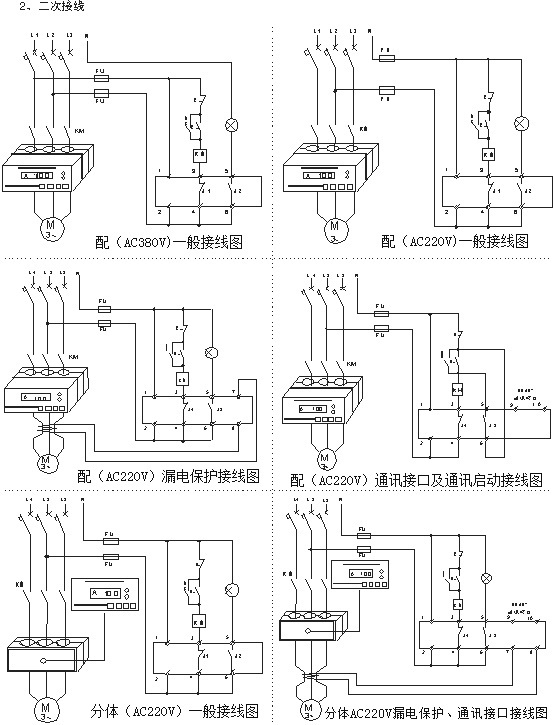

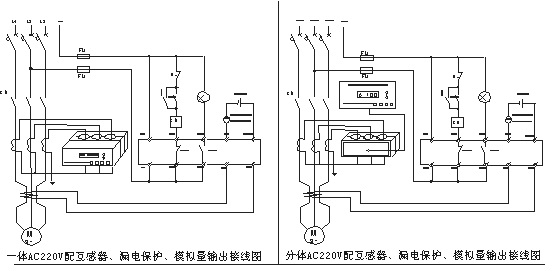

????1、保護器安裝接線時，應按各接線端子用途正確連接。

???????a、01 ?02端子；電源（AC220V、380V）輸入、應接自一次主回路的空氣開關前端或?qū)Ｓ秒娫础?/span>

???????b、03 ?04端子：保護出口J1（常閉）。

???????c、05 ?06端子：保護出口J2（常開）或自起動（用戶自選其一）。

???????d、07 ?08端子：漏電流傳感器輸入（K1、K2）。

???????e、09 ?10端子：RS485通訊接口或4~20mA電流輸出。

???2、保護器的工作電源應接控制回路上，注意標稱電壓與實際電壓應相符。

???3、各項保護設定值應正確無誤，不用的選項應放棄設定。

???4、根據電動機的額定電流值，選擇相應電流規格的保護器。

???5、當三相電纜線可直接穿過保護器的三相穿線孔時，可不拆卡式電流傳感器；若不能直接穿過保護器的三相穿線孔時，可把卡式電流傳感器拆成兩半，再把電纜線卡入式電流傳感器內，然后把卡式電流傳感器組合成一體，并把固定螺絲扭緊。

???6、保護器配用電流變比互感器時，若設備現場或控制室需電流表顯示時，最好另配一個電流變比互感器，不然對配帶電流表的那相電流顯示會有所影響。

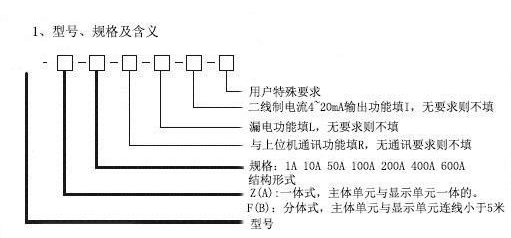

八、產品選型

2.2、電流互感器

????????在200A以上需要配電流互感器。

2.3、漏電電流互感器

????????電流規格在200A以下（含200A）配用孔徑為44mm的零序互感器，電流規格在200A規格以上的配用90mm的零序互感器。

3、選型技術數據說明

3.1、分體的保護器主體與分體之間的標準線長度為60cm，如果不能滿足使用或需特殊要求時，請選型訂貨時注明。

????3.2、選擇漏電功能時，應選取相應的漏電互感器的穿線孔徑（電機ABC三線一同穿過）；饋線保護，A、B、C、N四線同時穿過，把地線分開。

????3.3.1、采用RS485通訊，保護裝置與主機之間的距離≤1200m，通訊導線采用屏蔽雙絞線。

????3.3.2、采用4~20mA電流輸出需外加24V直流電源。

????3.4 、400A規格需要配400A/5A的電流互感器，600A規格需要配600A/5A的電流互感器。

?帶○標記項為保護裝置具備此項功能但需選型時指定；

? ?帶×標記項為保護裝置不具備或不需此項功能。

九、遠程通訊協議

·RS485口，半雙工。

·主從式通訊，即從機根據主機的命令作出應答，保護器作為從機。

·選用自定義協議，波特率9600bps，奇偶不校驗，8位數據位，1位停止位。ASCⅡ碼發送。

例（1）：從機地址為21，命令停機：

???????????????????主設備發：5BH；30，30，32，31；32，32；5DH開始；地址；功能碼；結束。[002122]

1、?要求讀從機當前數據，從機回送數據

控制字節說明：

控制字節1：00電機停機狀態。 10電機啟動狀態。

控制字節2：01電機故障：過流。02電機故障：堵轉。04電機故障：不平衡。 08電機故障：10電機故障：電壓欠壓。 20電機故障：電壓過壓。40電機故障：短路。 80電機故障：漏電。 ???????????????

控制字節3：00電機未跳閘。08電機故障已跳閘。

未定義：6位備用。

例（2）：從機地址0021，要示求讀取當前數據：

主設備發：5BH；30，30，32，31；30，30；5DH。開始；地址；功能碼；結束。[002100]

從設備回：5BH；30，30，32，31；30，30；30，30，31，35，2E，34，33；開始［； ?地址 ??????????；

功能碼； A相電流：0015.43（A）； 30，30，31，32，2E，33，34；30，30，31，33，2E，34，35；B相電流：0012.34 （A）， C相電流：0013.45 （A）30，32，33，31；31，30；30，30；30，30；

控制字節說明：

??控制字節1：00電機停機狀態。 10電機啟動狀態。

?

??控制字節2：01電機故障：過流。02電機故障：堵轉。04電機故障：不平衡。 08電機故障：斷相。10電機故障：電壓欠壓。 20電機故障：電壓過壓。40電機故障：短路。 80電機故障：漏電。? ? ? ? ? ? ? ? ? ? ?

控制字節3：00電機未跳閘。08電機故障已跳閘。

未定義：6位備用。

例（2）：從機地址0021，要示求讀取當前數據：

主設備發：5BH；30，30，32，31；30，30；5DH。開始；地址；功能碼；結束。[002100]

從設備回：5BH；30，30，32，31；30，30；30，30，31，35，2E，34，33；開始［； ?地址 ?????????；功能碼； A相電流：0015.43（A）； 30，30，31，32，2E，33，34；30，30，31，33，2E，34，35；B相電流：0012.34 （A）， C相電流：0013.45 （A）30，32，33，31；31，30；30，30；30，30；

訂貨需知

???1、選用保護器時應注明所需保護器的型號、規格（或者電動機的功率等參數）、數量、工作電源電壓。

???2、選用分體式保護器，用戶可根據安裝要求表明保護器上、下體之間的連接距離，距離≤5m，訂貨時請注明。

???3、客戶需用電流型漏電保護、通訊、模擬量功能時，請在訂貨時注明，否則正常出廠不帶此功能。

???4、客戶如需特制規格，可在選型和訂貨時注明，并提供詳細技術要求。

???5、保護器享有十二個月的保用期，即收貨之日起至十日內如發現本產品有故障或運輸途中損壞，請退還我司優先給予免費調換（人為損壞例外），十二個月內免費保修。

備注：自配的底座互感器的孔徑是圓的二次線直接穿心，自配的底座互感器的孔徑是方形的二次線需要繞5匝才能顯示正常的

?
