HBXH系列智能型消弧及過電壓保護裝置使用說明書
一、?消弧裝置的構成及主要元件的作用

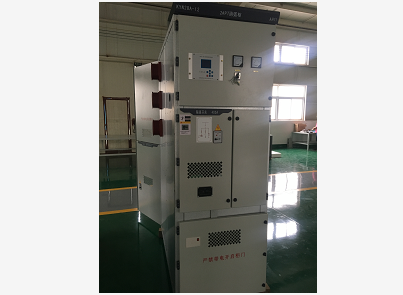

裝置(以下簡稱裝置)的柜體結構如圖1所示。裝置的主要元件及其作用如下:
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖1
1.?電壓互感器為裝置提供被保護系統的二次電壓和輔助二次電壓信號,亦可為繼電保護裝置和儀表提供電壓信號。
2.?微機綜合控制器
根據電壓互感器提供的信號,判斷故障類別(PT斷線、金屬接地、弧光接地)和相別,向控制室或上位機發出故障通訊信號,當發生弧光接地時向故障相真空接觸器發出合閘命令。
3.?交流真空快速接觸器
在接到微機控制器的動作命令后快速完成合閘動作,使弧光接地故障快速轉化為金屬性接地。
4.?三相組合式保護器
將相對地和相與相之間的各種過電壓限制在設備絕緣允許的較低的水平。
5.?高壓隔離開關
用來控制裝置的投運和退出,在裝置需要檢修或調試時與系統隔離并形成明顯的斷開點。
6.?高壓限流熔斷器組件
當由于裝置內部故障或人員誤接線等原因?qū)е卵b置誤判斷時,可在1~2ms之內快速實現截流,并將裝置退出,避免造成兩相短路的后果。
7.?零序CT和接地電流表
在裝置動作時,通過接地電流表可較準確地讀出系統的接地電容電流。
一、?裝置的型號、主要技術參數及一次系統接線
1.?裝置的型號及其意義
裝置的型號為:
2.?裝置的主要技術參數
額定電壓(kV):6、10、35
3. ??裝置的一次原理接線圖
裝置的一次原理接線如圖2所示。該圖可作為本裝置的圖標,表示在電氣一次系統接線圖中。
一、?裝置的工作原理
正常運行時微機綜合控制器不斷檢測PT提供的電壓信號,一旦系統發生PT斷線、單相金屬接地或單相弧光接地時,PT輔助二次的開口三角電壓立即由低電平轉為高電平,微機綜合控制器啟動中斷,并根據PT二次電壓的變化,判斷故障類型和相別。
如果是PT單相斷線故障,則裝置輸出開關量接點信號,同時可通過RS485(或RS232)接口與微機監控系統實現數據遠傳。
如果是單相金屬性接地故障,則裝置輸出開關量接點信號,也可根據用戶要求由微機控制器向真空接觸器發出動作命令,同時可通過RS485(或RS232)接口與微機監控系統實現數據遠傳。
如果是單相弧光接地故障,則微機控制器向真空接觸器發出動作命令,真空接觸器快速動作將不穩定的弧光接地轉化為穩定的金屬性接地。裝置輸出開關量接點信號,同時可通過RS485(或RS232)接口與微機監控系統實現數據遠傳。
二、?裝置的現場安裝調試與投退操作
?1.現場安裝注意事項
?1.1?裝置一、二次設備的現場安裝工作,由用戶負責。若用戶要求,我公司可以提供技術指導。
?1.2?主母排對地、不同相母排之間應不小于不同相帶電導體之間的電氣距離,否則應加裝相間隔板或套熱縮套管。
1.3?裝置中的三相組合式過電壓保護器,在搬運和安裝過程中嚴禁手提電纜。 過電壓保護器的各相電纜之間應不小于不同相帶電導體之間的安全距離。過電壓保護器的任一相電纜不得沿著其它相母排敷設,與不同相母排之間應不小于不同相帶電導體之間的安全距離。
1.4?裝置在現場做整體耐壓試驗之前,應將過電壓保護器電纜從母排上斷開,并切斷微機綜合控制器和真空接觸器的控制電源。
1.5?在現場安裝過程中,對主回路的高壓限流熔斷器和PT高壓側的高壓熔斷器等元件應小心輕放,避免損壞。
2.?裝置的現場調試項目和標準
2.1?主回路、控制回路和輔助二次回路工頻耐壓試驗
表1???消弧裝置一、二次回路工頻耐壓值?????????????????單位:kV
額定電壓 (有效值) | 設備電壓(有效值) | 1min工頻耐受電壓(有效值) | 控制和輔助二次回路1min工頻耐壓(有效值) |
對地、相間及普通斷口隔離斷口67.2323521012424823540.5851102用2500V搖表測試主回路絕緣電阻不低于500MΩ,控制和輔助二次回路用2500V搖表測試絕緣電阻不低于10MΩ,方可進行工頻耐壓試驗,加壓標準與時間見表1。
2.2 ?過電壓保護器絕緣電阻測試和工頻放電試驗
?????用2500V搖表測試主回路絕緣電阻不低于500MΩ,分別對 過電壓保護器的AB、BC、BD、CA、CD、AD施加試驗電壓。試驗時將20A的數字?????????????????????????????????????????????????????????電流表(或數字萬用表電流檔)串入?TBP的接地端。 過電壓保護器放電時數字電流表會立即發生跳變,此時應立即切斷電源并讀取 過電壓保護器放電電壓值。 過電壓保護器的工頻放電電壓超出表2規定的范圍時,應與本公司聯系處理。
表2 ??過電壓保護器工頻放電電壓值
額定電壓(kV) | 6 | 10 | 35???????????????????????????????????????????????????????????? |
持續運行電壓(kV) | 7.6 | 12.7 | 42 |
工頻放電電壓(kV) | 12.60~16.80 | 20.88~27.84 | 64.80~86.40 |
端子間絕緣電阻(MΩ) | 500MΩ/2500V(參考值) |
2.3 FU組件及PT高壓側熔斷器測試
????用萬用表電阻檔測試FU組件中的高壓限流熔斷器FU應導通;
????用萬用表電阻檔測試PT高壓側熔斷器阻值應符合要求。
2.4?裝置的模擬試驗
用本公司的專用模擬測試儀,向裝置施加試驗電壓。
做PT斷線時的加壓數值及裝置面板顯示情況見表3,同時裝置相應的輸出信號接點應接通。
表3 ??消弧裝置模擬PT斷線試驗輸入電壓信號數值 ????單位:V
故障相別 | Ua | Ub | Uc | 面板顯示 |
a相斷線 | <18 | 50 | 50 | A ?PT斷線 |
b相斷線 | 50 | <18 | 50 | B??PT斷線 |
c相斷線 | 50 | 50 | <18 | C??PT斷線 |
做單相金屬接地和單相弧光接地試驗時的加壓數值及裝置面板顯示情況見表4,同時故障相的真空接觸器動作,裝置相應的輸出信號接點應接通。
表4 ?消弧裝置模擬接地試驗輸入電壓信號數值 ???????單位:V
? 故障相別 | 金屬接地 | 弧光接地 |
UaUbUc面板顯示UaUbUc面板顯示A相<78585A金屬接地>78585A弧光接地B相85<785B金屬接地85>785B弧光接地C相8585<7C金屬接地8585>7C弧光接地模擬瞬間弧光接地時,真空接觸器打開后不再合閘;模擬永久性接地時,真空接觸器打開后將再次動作(具體方法為試驗電壓信號保持,通過微機綜合控制器按鈕操作使接觸器分閘,由于動作條件依然具備,模擬試驗故障相接觸器將再次合閘)。
2.5?裝置的整組動作及閉鎖試驗
????裝置通入工作電源,隔離開關斷開時微機控制器面板顯示“停運”字樣和當前時間。
分別將A、B、C相的FU撞桿抬起模擬熔斷器熔斷,裝置面板應分別顯示:
“A相熔斷”、“B相熔斷”和“C相熔斷”。
操作微機綜合控制器裝置面板上的按鍵合、分各相接觸器,應準確動作。
在一相真空接觸器合閘時,操作微機綜合控制器裝置面板上的按鍵使其他兩相真空接觸器合閘時,應在已合閘的真空接觸器分閘后才合閘。
2.6?裝置的投運試驗
檢查保護裝置各部均正常后,投入控制器工作電源,面板應顯示“停運”及當前時間;
確認控制器工作正常、面板顯示正確后,投入裝置的隔離開關,面板顯示應“投運”及當前時間;
2.7?裝置的投運和退出操作
2.7.1裝置的投運操作
???a、裝置投運前應檢查柜內無灰塵雜物,各元件表面清潔無污穢,所有外部接地線已拆除,所有熔斷器組件已正確牢固安裝,過電壓保護器已正確連接,隔離開關處于分閘位置;
???b、檢查裝置控制電源已投入,三相真空接觸器均處于分閘狀態,消弧控制器顯示‘停運’和當前時間;
???c、檢查PT二次電壓回路的空氣開關處于分開狀態,面板上的消弧投退開關處于‘消弧退出’位置;
???d、在一次母線帶電沖擊試驗合閘前投入隔離開關,此時消弧控制器應顯示‘投運’和當前時間;
???e、裝置一次回路高壓帶電后柜內應無異常響聲和放電聲音,用萬用表在PT二次回路空氣開關上端測量三相相電壓應在60左右,線電壓應在100V左右,開口三角零序電壓應不大于3V;
???f、高壓母線沖擊完畢正常帶電且PT二次電壓輸出正常后,投入PT二次回路空氣開關,各個間隔的儀表電壓顯示應正確無誤;
???g、將面板上的消弧投退開關置于‘消弧投入’位置。
2.7.2裝置的退出操作
???a、裝置退出前檢查三相接觸器均處于分閘狀態,消弧控制器顯示‘投運’和當前時間;
???b、檢查接地電容電流表指示為零;
???c、拉開隔離開關,此時消弧控制器應顯示‘停運’和當前時間;
???d、拉開PT二次回路空氣開關;
???e、將面板上的消弧投退開關置于‘消弧退出’位置;
???f、 如需進入裝置柜內檢修,則需經過‘驗電’、‘放電’、‘掛地線’后方可進入柜內。
一、?裝置的運行、維護與檢修
?1、裝置運行中的檢查項目
檢查裝置微機控制器面板顯示是否正常(‘投運’和當前時間);
檢查盤上儀表指示是否正常;
裝置運行中有無異常聲音和放電聲音。
2、裝置異常運行的處理
2.1?面板顯示異常
?????a、應檢查PT二次回路及輸出電壓是否正常,PT二次回路空氣開關是否有跳開(熔斷器是否熔斷);
?????b、如微機控制器面板無顯示,檢查微機控制器工作電源(AC220V/DC220V/DC110V)是否正常,控制器電源線是否松動。
?????若上述檢查未發現異常,則與本公司技術人員聯系。
2.2?裝置運行中有異常聲音
?????應仔細檢查辨認是電磁聲音、機械震動聲音還是放電聲音,同時測試PT二次輸出電壓分析判斷是鐵磁諧振、絕緣不良或系統故障等引起,根據不同原因采取相應措施。
3、裝置動作后的處理
3.1?裝置故障報警后的處理
?????裝置故障報警后,可先按照裝置異常運行時的處理方法進行檢查,若未發現異常,則與本公司技術人員聯系。
3.2?裝置發出PT斷線信號時的檢查處理
????檢查微機控制器PT二次回路電壓輸入是否正常,如正常則為微機控制器故障,如PT二次回路電壓符合PT斷線告警條件根據裝置面板上顯示的故障相別,檢查PT高壓側熔斷器是否熔斷,PT一次回路是否良好。
3.3?裝置發出金屬接地信號時的檢查處理
????檢查微機控制器PT二次回路電壓輸入是否正常,如正常則為微機控制器故障,如PT二次回路電壓符合單相金屬接地告警條則件利用自動選線裝置或人工選線,參考裝置面板上提示的故障相別,選出故障線路。當故障線路被切除或故障消失后,裝置自動恢復到正常工作狀態。
3.4?裝置真空接觸器動作后的檢查處理
????當系統發生單相弧光接地時,故障相真空接觸器將動作,控制器面板顯示‘×相弧光接地’和當前時間,同時發出接地告警無源節點,值班人員接到故障告警后,應及時通過微機控制器面板‘復歸’按鍵使故障相接觸器分閘(在復歸操作前應當讀取并記錄電流表指示的接地電流值,檢查FU組件中是否有撞桿彈出,調出并記錄微機控制器的故障記錄):
若是瞬間故障,則真空接觸器打開時故障已經消失,裝置自動恢復到正常工作狀態;
若是永久故障,則故障相真空接觸器將再次動作,此時應做如下檢查處理:
根據自動選線裝置或人工選線的選線結果及裝置的記錄數據進行處理。若故障線路暫時不具備停電條件,則可先進行轉移負荷的倒閘操作,此時由于裝置處于動作狀態,故障點的電弧已經熄滅,非故障相的弧光接地過電壓被限制在線電壓的水平,不必?fù)?dān)心系統運行的安全問題。
當故障線路被切除或故障消失后,可通過裝置面板上的操作按紐將裝置復位,也可通過計算機監控系統或后臺終端將裝置復位。
3.5?高壓限流熔斷器FU熔斷時的處理
????若高壓限流熔斷器FU的撞桿已經彈出則表明熔斷器已經熔斷,此時應做如下檢查處理:
????檢查系統電容電流是否過大(可根據系統內運行的配線電纜或架空線的規格和長度估算);
????調閱裝置的故障記錄,并檢查現場,看是否在裝置動作時系統發生了不同相的相繼接地故障;
????檢查PT高壓側熔斷器是否完好,看系統是否發生了鐵磁諧振。
????若是發生了不同相的相繼接地故障,或系統發生鐵磁諧振,則可先用備品將損壞的FU更換下來,使裝置恢復運行,然后聯系本公司補充備品。
若系統電容電流過大,或沒有找到FU熔斷的原因,則應與本公司技術人員聯系并作進一步分析。
4、裝置的檢修
4.1?安全措施
?????裝置檢修前或裝置動作后更換易損件之前,須做好下述安全措施:
????a、檢查真空接觸器在分閘位置,切斷裝置的工作電源;
????b、拉開裝置的隔離開關,分開PT二次回路空氣開關;
????c、完成停電、驗電、裝設接地線等保證安全的技術措施;
????d、取下PT高壓側熔斷器;
????e、取下高壓限流熔斷器FU,并用導線取代之;
??f、拆除 過電壓保護器引線電纜;
g、緊固柜內各部件螺絲并清除柜內污穢及灰塵。
4.2?裝置正常檢修時的檢查項目
????裝置1~2年檢查一次,或隨母線等設備一同檢修。正常檢修時可進行如下檢查試驗:
????a、裝置一、二次回路的絕緣電阻測試及工頻耐壓試驗;
????b、 過電壓保護器的絕緣電阻及工頻放電電壓測試;
????c、高壓限流熔斷器FU的通斷試驗,有條件時可測試直流電阻值;
????d、通過裝置面板上的操作按紐進行真空接觸器的合分試驗(具體方法參照微機控制器說明書)。
4.3?裝置故障修復后的檢查
a、當裝置更換微機控制器或更換微機控制器的部件后,應采用專用模擬測試儀進行模擬試驗,試驗方法與試驗標準見第三項第2.4條。
b、若用戶暫時沒有專用模擬測試儀,也可根據本裝置的原理用調壓器、隔離變、電壓表等臨時組成試驗設備。
c、當裝置更換真空接觸器或更換真空接觸器的部件后,應按照第三項第2.5條的要求進行真空接觸器的動作試驗,有條件時真空接觸器應在90%額定工作電壓下做動作試驗。
二、?裝置運行中與所在系統的配合
如一個變電所設有兩段母線且設有母聯開關,每段母線均配有消弧裝置,則兩段母線在分列運行時,由每段母線所配的?消弧裝置負責本段母線所轄配電范圍內的單相弧光接地保護。當兩段母線并列運行時(母聯開關合閘),應當將其中一臺?消弧裝置消弧動作功能退出(如?消弧裝置作為母線PT柜則保留PT功能,將消弧投退開關置于‘消弧退出’位置;如不作為母線PT柜則可直接拉開隔離開關將 消弧裝置退出),保留一臺 消弧裝置的消弧動作功能即可。
